說明：
MFW 系列是卓立漢光專為多種濾光片頻繁切換場合設計的的專用固定架。
MFW系列手動濾光片輪特點：
•
*秀材質：主體采用優質鋁合金，表面黑色陽極氧化處理
• 合理結構：
①可安裝多個濾光片，通過轉動轉換輪切換光軸中不同的濾光片
②每個位置都有限位機構，具有很高的重復性
③使用雙輪時，可更便捷的調節衰減倍率或使特定波長范圍的光透過
④濾光片可使用壓圈或側邊頂絲裝卡固定
• 高通用性：底部M6螺紋孔和φ11長槽沉孔，適用于不同的安裝需求
選型表
| 型號 |
MFW6-25 |
MFW12-25 |
| 裝卡直徑 |
φ25/φ25.4 |
| 裝卡厚度 |
1~6 |
| 通光孔徑 |
φ22 |
| 安裝數量 |
6 |
12 |
| 中心高度 |
50 |
| 總體寬度 |
82 |
| 總體厚度 |
44.5 |
49 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 安裝孔 |
M6，φ11長槽沉孔 |
| 自重 |
190 |
270 |

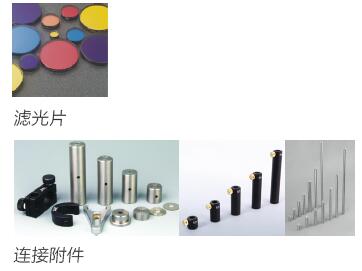

關聯產品：
