一、NV色心：鉆石中的量子傳感器
NV色心是金剛石晶格中的氮-空位缺陷，具備室溫量子相干、光學讀出自旋態、納米級空間分辨率、微波相干操控成熟且精準、生物兼容性等獨特優勢。它不僅成為量子計算、量子網絡和高精度傳感的核心物理體系，更在生物成像、單分子探測和自主導航等領域展現出顛覆性潛力。當前NV色心的研究正處于從實驗室走向?qū)嶋H應用和產業化的關鍵階段，材料制備、儀器設備、算法與控制等均較為成熟，但大規模、高一致性地制造性能均勻的NV色心陣列，是量子計算應用的核心瓶頸，此外將NV色心傳感器與光、電系統高效集成，實現設備的小型化與便攜化也是前沿發展趨勢。
卓立漢光深耕光電技術多年，圍繞NV色心實驗中的 “激發-操控-檢測”全光路環節，提供高精度、高穩定性的光學鏡架、壓電位移、隔振平臺與系統集成方案，助力用戶突破設備限制，專注科學發現。
二、NV色心實驗全光路支持方案

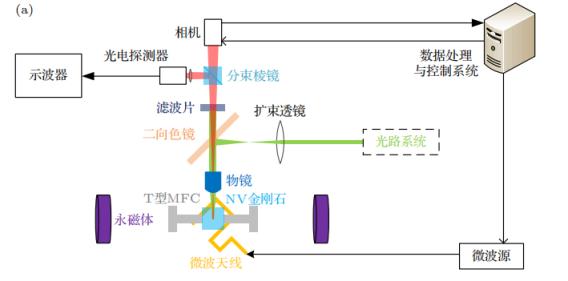

在利用 NV 色心進行的量子傳感與精密測量實驗中，實驗的光路可分為激發 - 操控 - 檢測三大模塊，鏡架的選擇需兼顧一定的調節精度、穩定性（低漂移）、兼容性（多元件協同）三大指標，但每個模塊對鏡架的功能需求不同：
（1）激發模塊：需實現激光準直、偏振態控制、功率調節，對應鏡架類型為一維平移鏡架、二維旋轉鏡架、濾光片輪鏡架；
（2）操控模塊：涉及微波天線與光學元件的協同，需集成式微波鏡架、三維微調鏡架；
（3）檢測模塊：需保證熒光收集效率和信號穩定性，依賴高精度物鏡鏡架、共聚焦光路調節鏡架。
三、關鍵實驗環節中的鏡架應用
1. 激發光路的精準調控
激光準直與偏振控制

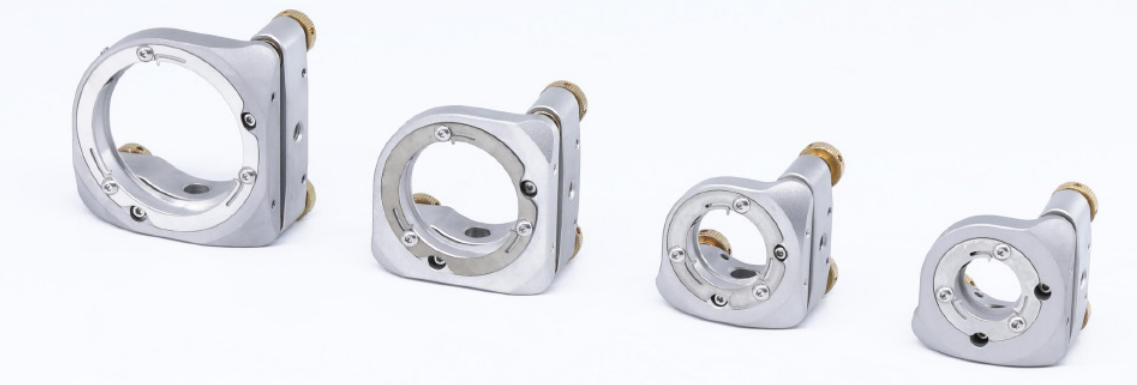

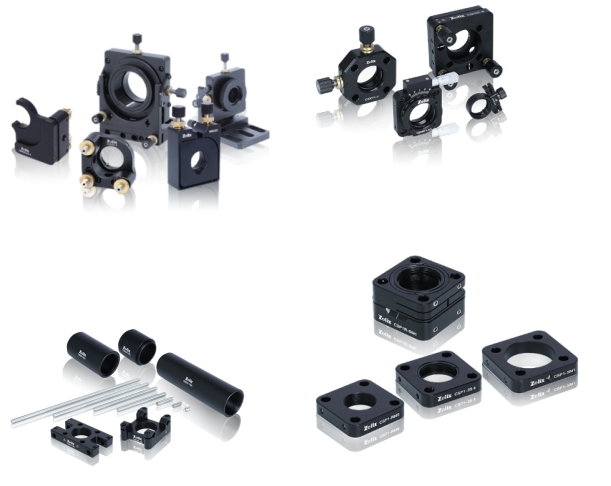

（1）俯仰偏擺鏡架：調節準直鏡的軸向位置，補償激光源出射端的偏移，確保激發光平行度（直接影響 NV 色心的自旋極化效率）?？梢圆捎?a href="http://www.8zv.com.cn/Product_desc/1127_1677.html">卓立漢光NMHS系列高穩鏡架
（3）功率調節與波長切換

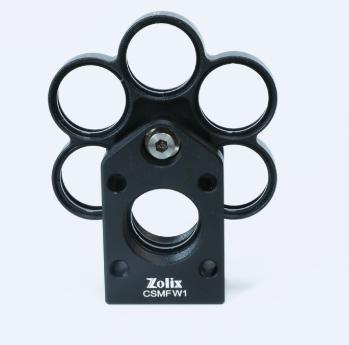

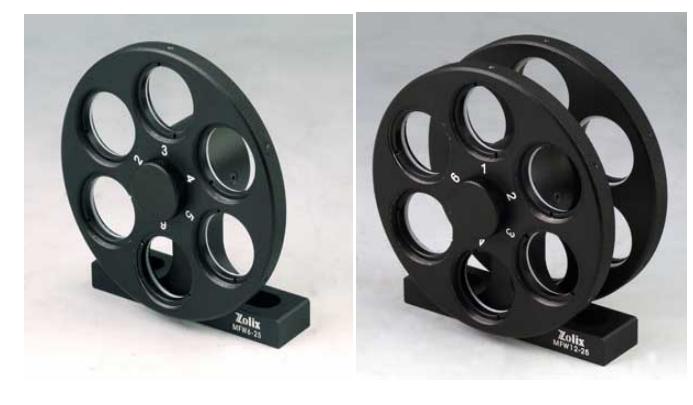

濾光片輪鏡架：集成多檔位中性密度（ND）濾光片，通過旋轉切換實現激發光功率的快速調節（如從 100% 衰減至 0.1%），避免高功率激光損傷樣品。

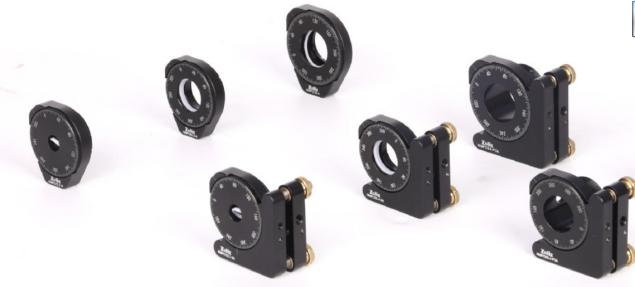

二向色鏡調節鏡架：使用二維角度調節鏡架優化二向色鏡角度，確保 532 nm 激發光完全反射至物鏡，同時透射 637 nm 熒光。
2. 熒光收集效率的提升策略

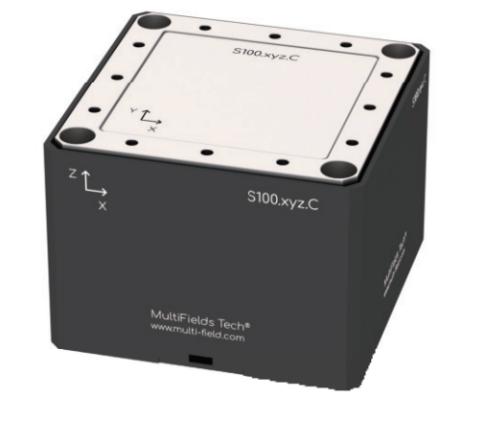

固態半球面鏡（SIL）集成三維精密鏡架：將固態半球面鏡固定在納米級位移臺上（如我們的S系列三維壓電掃描臺），通過 XYZ 三軸微調（精度 < 5 nm），使 SIL 頂點與 NV 色心精確對齊，利用近場增強效應將熒光收集效率提升 2.5 倍以上。

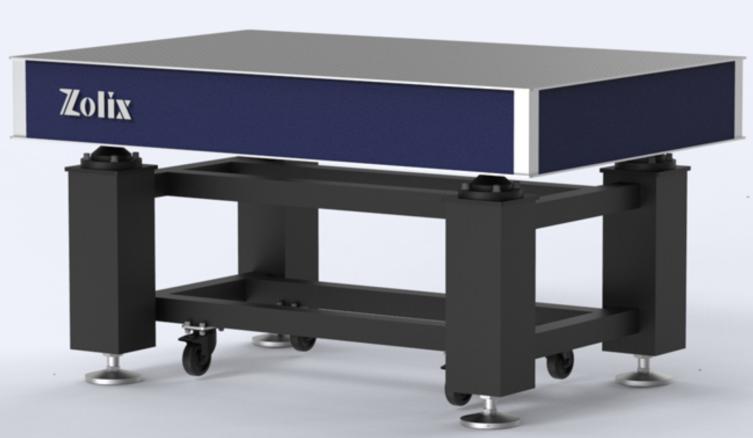

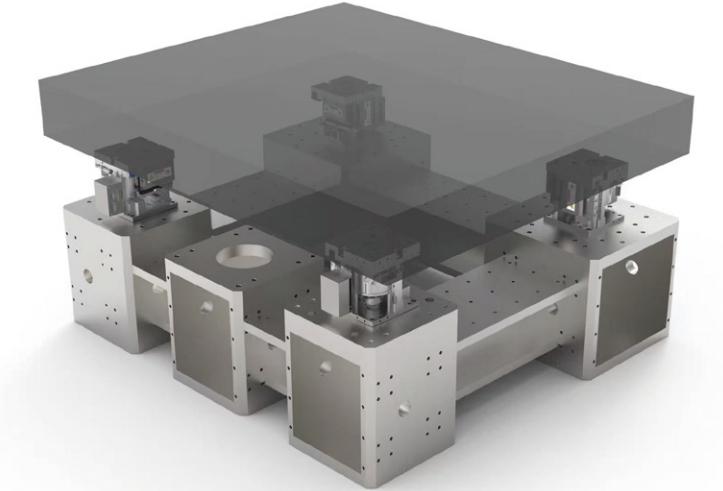

防振動設計：試驗臺用高效隔振系統（如卓立漢光ZVI系列主動隔振平臺），減少環境振動對光路的干擾，適用于長時間熒光信號采集。
微球腔與光纖耦合

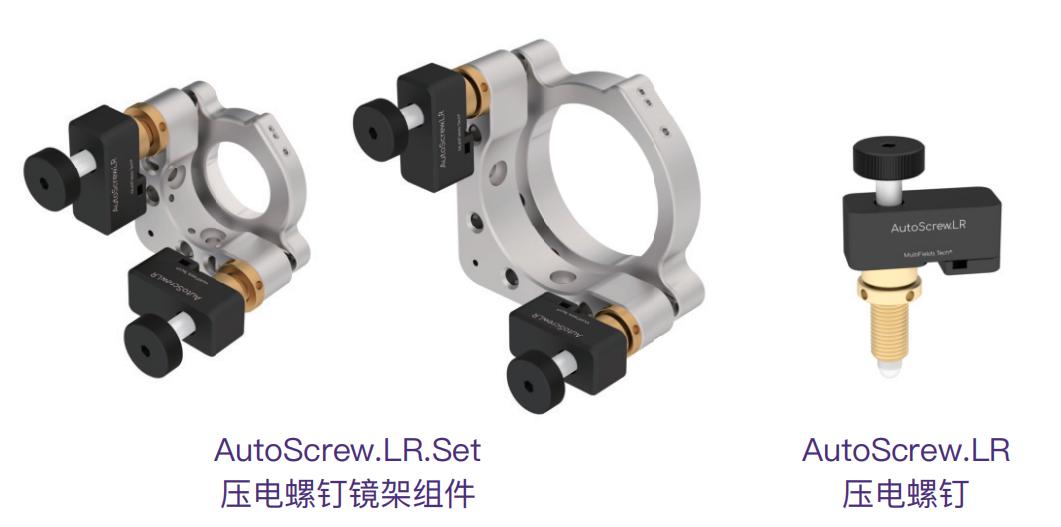

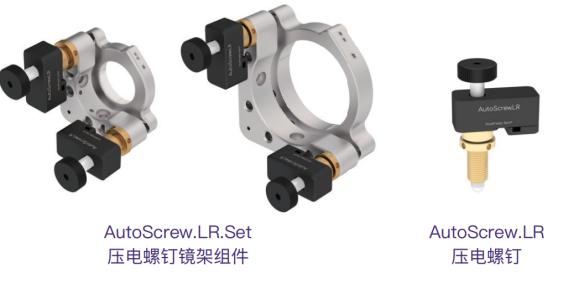

二維平移鏡架：將內含 NV 色心的微球腔（直徑 200-500 μm）與光纖端面固定在高精度平移臺上（如Auto壓電鏡架），通過亞微米級調節實現微球腔與光纖的高效耦合（耦合效率 > 80%），利用回音壁模式增強熒光信號。
3. 微波操控與光學元件的協同
（1）集成微波天線的鏡架
導電鏡架設計：在鏡架結構中嵌入銅導線天線，通過三維微調鏡架（如上訴提到的SUS不銹鋼高穩鏡架）將天線與 NV 色心的距離控制在 500 nm 以內，產生強微波磁場（B?>170 μT），實現自旋態的快速操控。
微波 - 光學共線傳輸：將微波天線與物鏡集成在同一鏡架上，通過軟件同步控制鏡架移動，確保微波激發與熒光收集的時空同步性。
（2）低溫環境下的鏡架適配

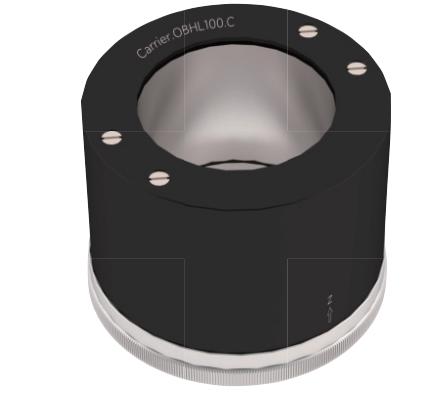

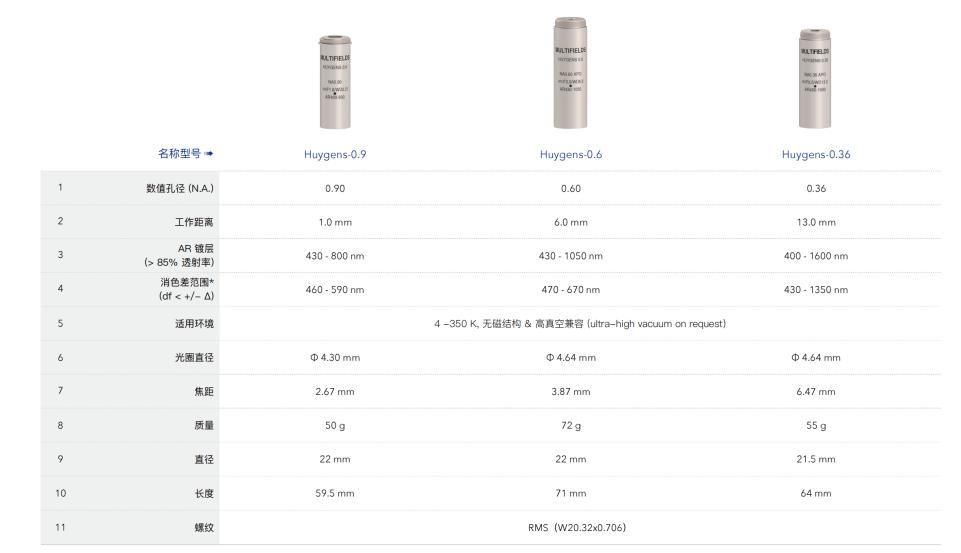

低溫兼容材料：在 2K 超低溫環境中，采用無氧銅或鈦合金鏡架，避免材料熱脹冷縮導致的光路漂移，同時支持物鏡的納米級 Z 軸調節（如使用壓電陶瓷驅動）。同時物鏡建議采用低溫物鏡，我司對應的型號如下。
4. 高靈敏度檢測的鏡架優化
（1）共聚焦光路調節

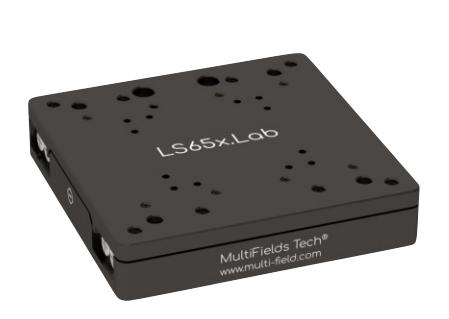

軸向調節：通過一維壓電位移臺（如 LS65壓電平移臺）微調檢測針孔位置，將共聚焦光斑尺寸壓縮至亞微米級，提高熒光信號的信噪比（SNR>20 dB）。
（3）探測器精準定位
二維微調鏡架：將單光子探測器固定在高精度平移臺上（因為需要一定的負載，建議采用卓立漢光電動位移臺），通過亞微米級調節使探測器光敏面與熒光出射方向精確對準，提升信號采集效率（計數率 > 10? cps）。
三、為什么選擇卓立漢光？
全鏈路產品支持：從光學鏡架、壓電臺到隔振平臺，提供NV色心實驗全流程產品，支持定制化需求。
高精度與低溫兼容性：壓電位移精度達納米級，兼容低溫環境；鏡架具備鎖緊防抖設計，避免光路漂移。
多技術協同能力：支持微波-光學共線集成、熒光-探測同步等復雜實驗架構。
卓立漢光愿成為您NV色心系統構建的可靠伙伴。提供從光學設計、產品選型到系統集成的全流程支持。如需進一步了解產品性能、申請演示或獲取定制方案，歡迎聯系我們。
四、更多適配的產品：

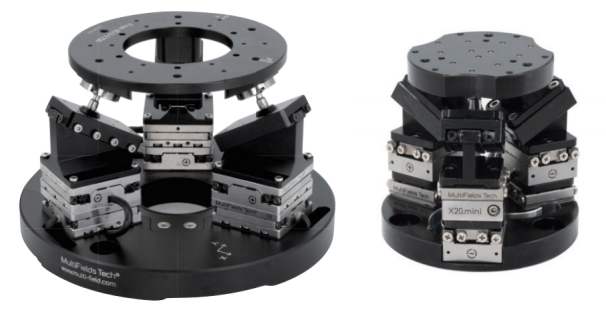

（1）六軸位移臺----在綠光傳輸時，需要通過光纖將 532 nm 綠光耦合到金剛石樣品，使 NV 色心進入基態自旋極化狀態，另外部分實驗需用 637 nm 紅光激發 NV 色心，光纖同樣用于傳輸該波長光。
那么多角度的精密耦合臺就會在這個過程中用到。而六軸壓電位移臺就是一個比較適配的產品。
物鏡掃描臺---利用物鏡觀測金剛石的缺陷時，可以用物鏡掃描臺精密的控制焦距
