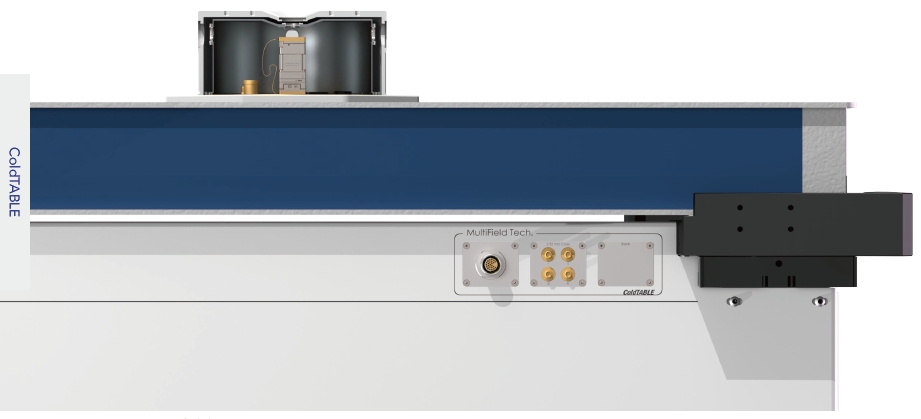

? ColdTABLE

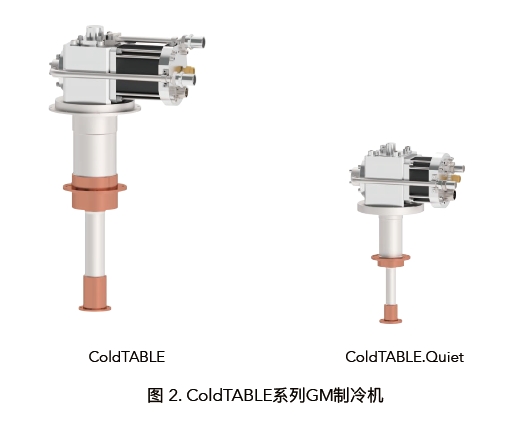

對于一般的低溫和低振動應用場景， ColdTABLE采用大功率GM制冷機，在確保系統的低振動前 提下，為用戶提供更為出色的低溫性能和制冷效率。

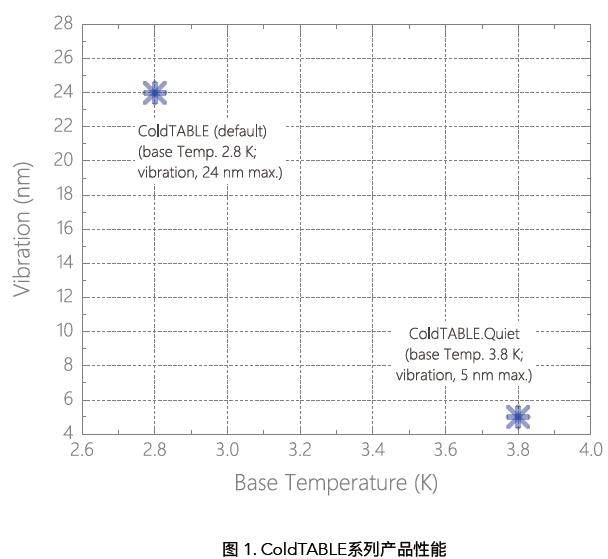

1. 振動水平
- < 24 nm P-P 振動水平（3個方向）@系統最低溫

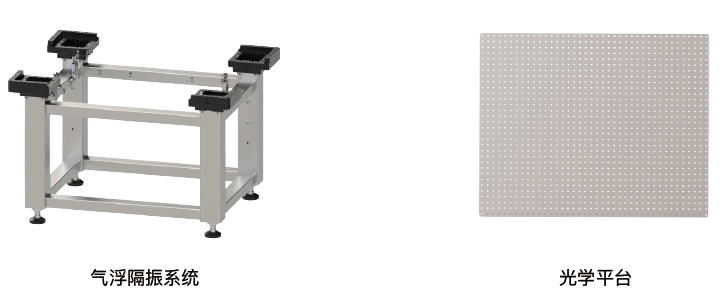

- 氣浮平臺可隔離壓縮機及環境中的振動噪音
2. 制冷性能
- < 2.8 K 系統最低溫
- 制冷功率 220 mW @ 4.2 K
- 3小時降溫時間, 從 300 K 到 4 K
- 溫度范圍2.8 K - 320 K
- 水冷壓縮機
? ColdTABLE.Quiet
對于振動環境要求極為嚴苛的應用場景，我們?yōu)橛脩籼峁┝诵碌倪x擇——ColdTABLE.Quiet。
1. 振動水平
- < 5 nm P-P 振動水平（3個方向）@系統最低溫
- 壓縮空氣氣浮隔振系統
2. 制冷性能
- < 3.8 K 系統最低溫
- 制冷功率 40 mW @ 4.2 K
- 270分鐘降溫時間, 從 300 K 到 4 K
- 溫度范圍3.8 K - 320 K
- 風冷壓縮機

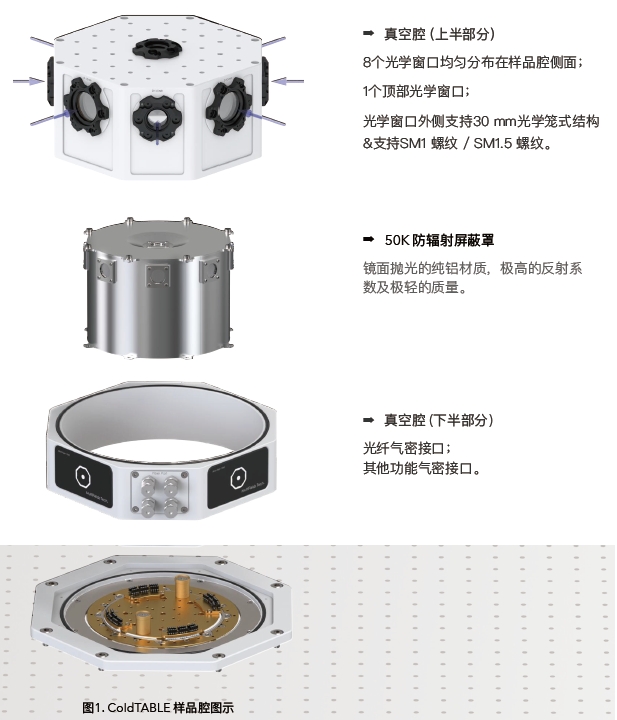

樣品腔 — 簡介
樣品腔作為低溫光學實驗開展的地?，?戶的產品體驗直接依賴于使?該設備時與樣品腔的交互。 樣品腔：探索新現象&新科學的地?。

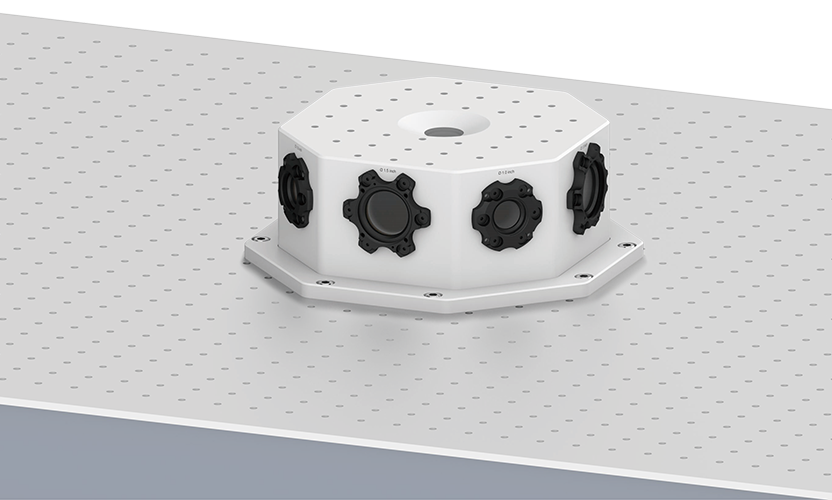

?標準光學接?布局

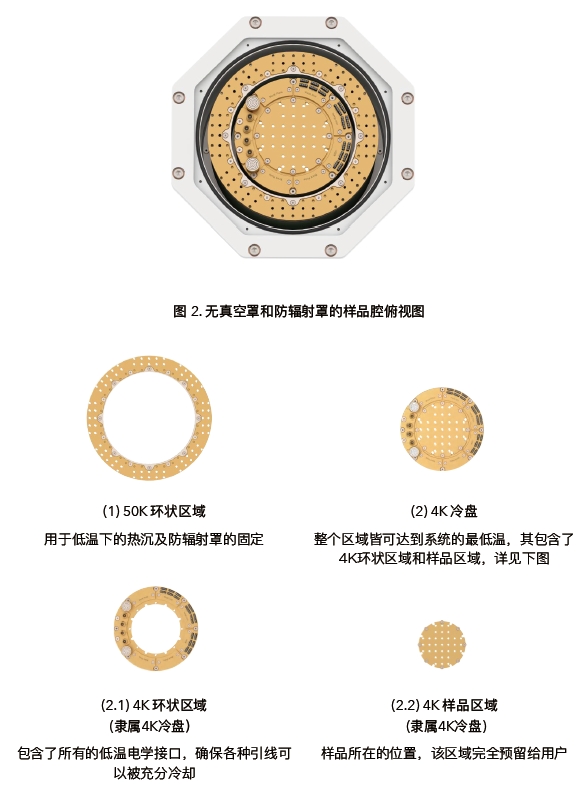

?樣品腔溫度分布區域劃分

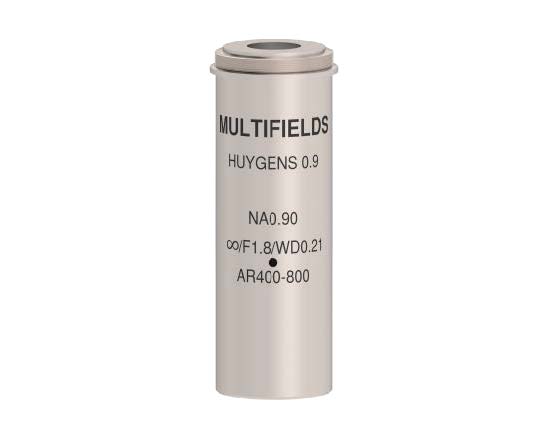

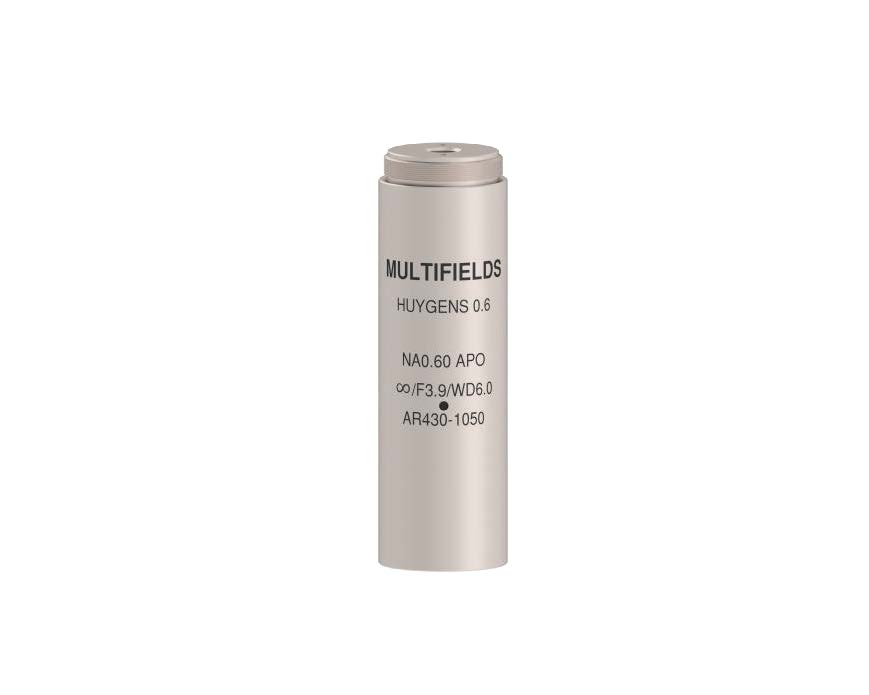

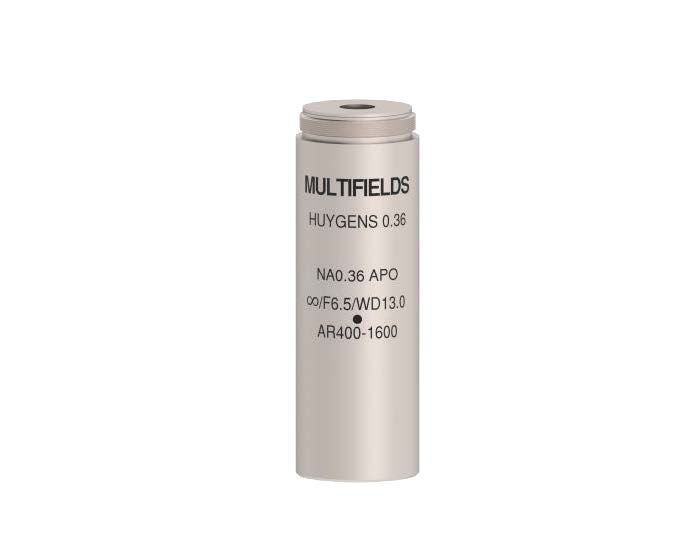

選件1 — 低溫物鏡, “ Huygens” 系列, 技術指標
多種可?期在低溫下穩定?作的物鏡供?戶選擇。MultiFields多場科技
| |
 |
 |
 |
| 名稱型號 |
Huygens-0.9 |
Huygens-0.6 |
Huygens-0.36 |
|
1 數值孔徑 (N.A.)
|
0.90
|
0.60
|
0.36
|
|
2 工作距離
|
1.0 mm
|
6.0 mm
|
13.0 mm
|
|
3
|
AR 鍍層 (> 85% 透射率)
|
430 - 800 nm
|
430 - 1050 nm
|
400 - 1600 nm
|
|
4
|
消色差范圍*
(df < +/- Δ)
|
460 - 590 nm
|
470 - 670 nm
|
430 - 1350 nm
|
|
|
4 -350 K, 無磁結構 & 高真空兼容 (ultra-high vacuum on request)
|
|
6 光圈直徑
|
Φ 4.30 mm
|
Φ 4.64 mm
|
Φ 4.64 mm
|
|
7 焦距
|
2.67 mm
|
3.87 mm
|
6.47 mm
|
|
8 質量
|
50 g
|
72 g
|
55 g
|
|
9 直徑
|
22 mm
|
22 mm
|
21.5 mm
|
|
10 長度
|
59.5 mm
|
71 mm
|
64 mm
|
|
11 螺紋
|
RMS（W20.32x0.706）
|

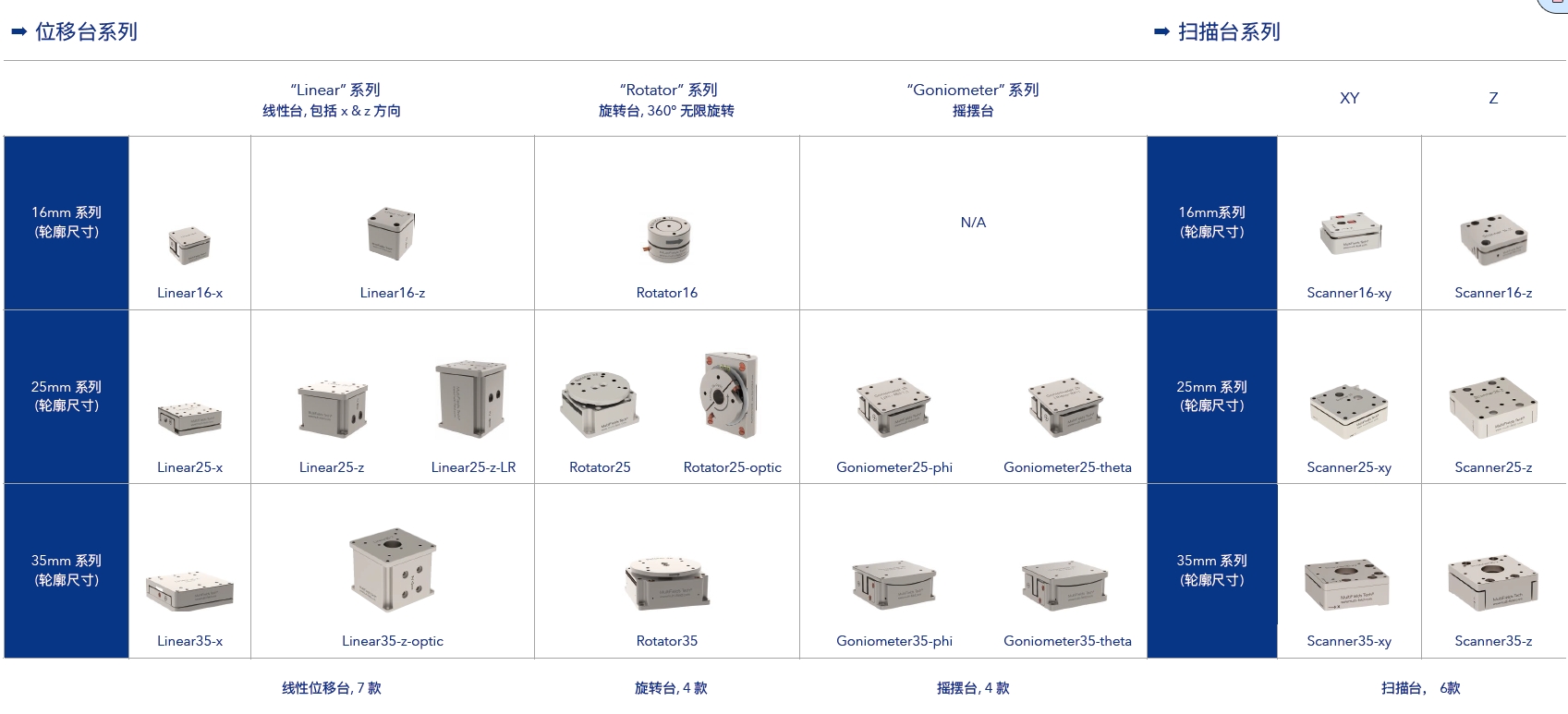

選件 2 — 壓電運動模塊, 產品系列
多場科技可提供完整的低溫壓電運動解決方案，涵蓋所有運動模塊，如具有長行程范圍的線性、旋轉和傾斜的位移臺，以及滿足高分辨率和小范圍動態運動需求的掃描臺。 壓電運動模塊是多場科技的—個獨立產品線，更多詳細信息見壓電運動產品手冊。

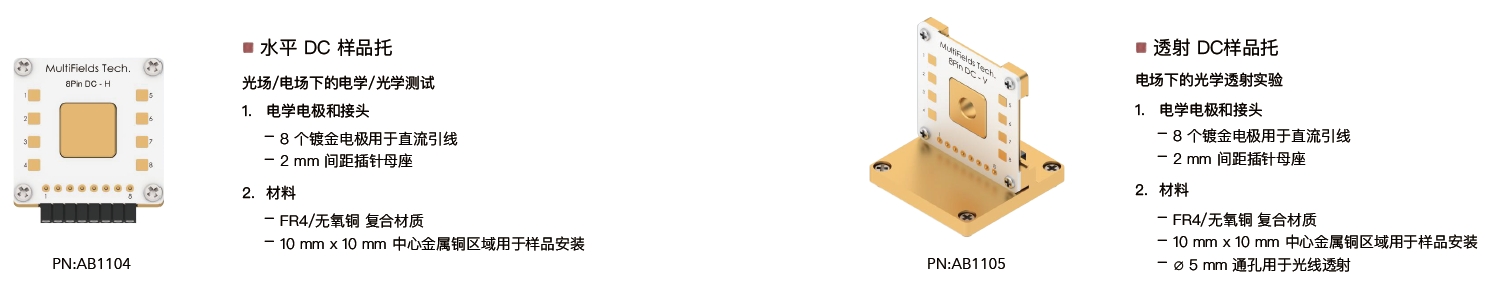

選件 3 — 樣品安裝

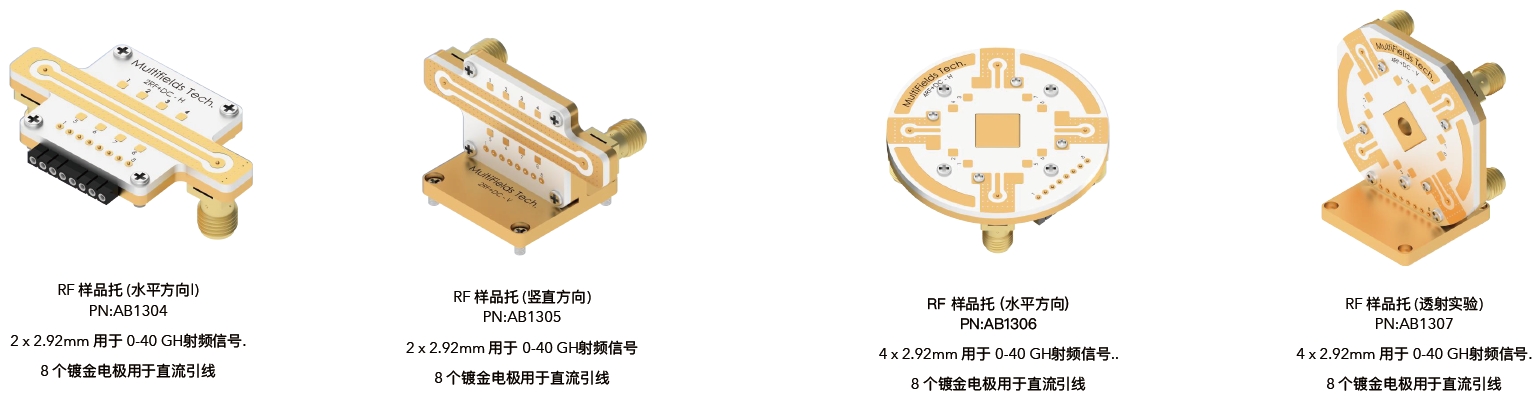

ColdTABLE為不同研究領域的用戶提供了與直流、射頻和同軸信號兼容的多種型號樣品托
? DC
? RF & DC
? 定制方案
提供定制化的方案來滿足用戶特殊的實驗需求。
定制化方案 — 50 K熱輻射屏 & 真空腔
ColdTABLE可根據用戶設計圖紙?zhí)峁┒ㄖ苹臒彷椛湔趾驼婵涨患庸?nbsp;以滿足實驗需求。
??戶： “我們需要以特定?式為我們的實驗設計真空腔。”
?ColdTABLE團隊： “當然可以。”
更?尺?的4K冷板往往能夠滿?更多的實驗需求和更受?戶?睞。?在現實中，更?的4K冷板通常意味著需要更多的機械結構來保持其剛性，這會導致從300K到4K低溫具有更多的熱泄漏。為了保持?夠低的溫度，我們必須使?更??功率制冷機。與此同時，會帶來更多的振動。 因此，ColdTABLE的設計在樣品空間、最低溫度和振動?平之間存在微妙的平衡。 在某些情況下，?戶必須將許多設備放在4K冷板上才能?質量地完成實驗。ColdTABLE團隊接受客戶對輻射屏蔽和真空室的多種功能的要求，如窗戶?度、空間??、外部形狀等。

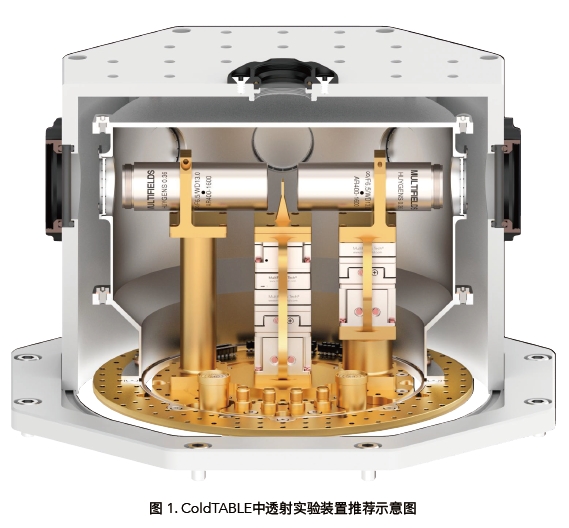

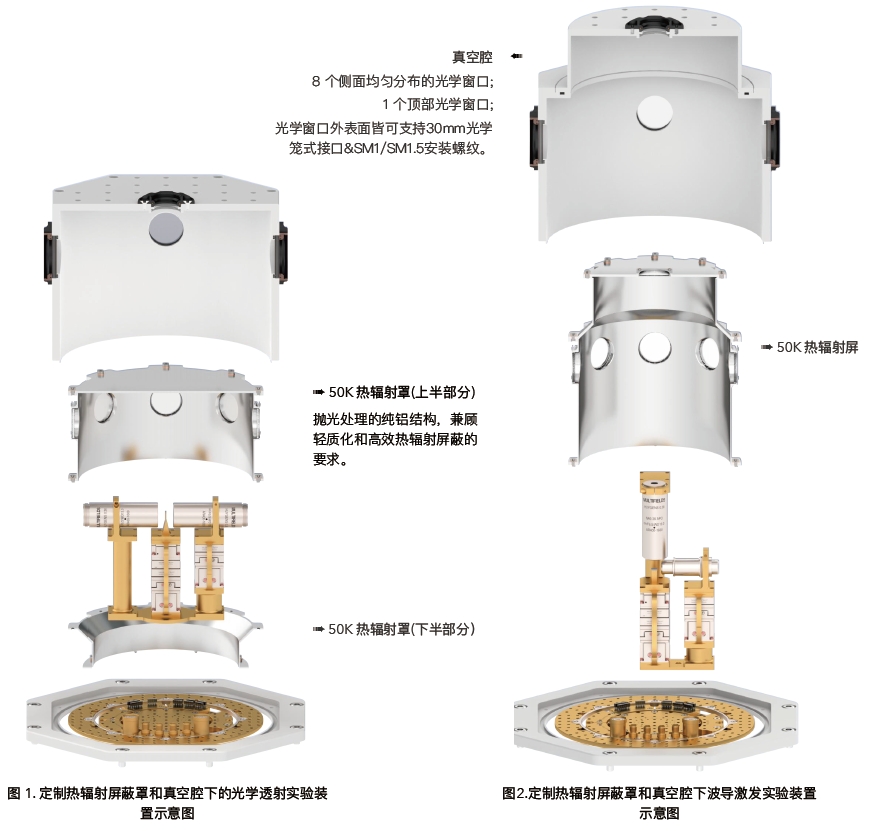

?定制的輻射屏蔽和真空室 -在圖1所示的實驗中，我們提供了?個量身定制的輻射屏蔽設計，以滿??直徑的要求，?便兩個?平對?低溫物鏡的放置。 -在圖2所示的實驗中，我們不僅定制了輻射防護罩，還提供了定制的真空腔。 -致?于通過定制服務來?持我們的最終?戶，確保他們具有最優化的實驗裝置。
案例分享 7.1, 光學透射實驗
光學透射作為最常?的光學實驗之?。通過案例分享，希望有助于客戶在ColdTABLE上快速完成透射實驗裝置的搭建。
?真空腔室內光路搭建 輻射屏蔽和真空腔的直線通透的窗?設計極?地?便了光學透射實驗裝置的搭建。通過使?低溫物鏡，將激發激光聚焦在垂直安裝的樣品上。樣品位置可以通過3軸壓電位移臺進?調整，以優化激發光束的焦點。通過樣品的光線被第?低溫物鏡收集，該物鏡同樣安裝在3軸壓電位移臺上，從?可以優化光線的收集效率。 依據兩個低溫物鏡的尺?，我們可提供定制化的防輻射罩，以適應不同的低溫物鏡。 同樣依據實驗需求，選擇兼容射頻、直流或同軸的樣品托。

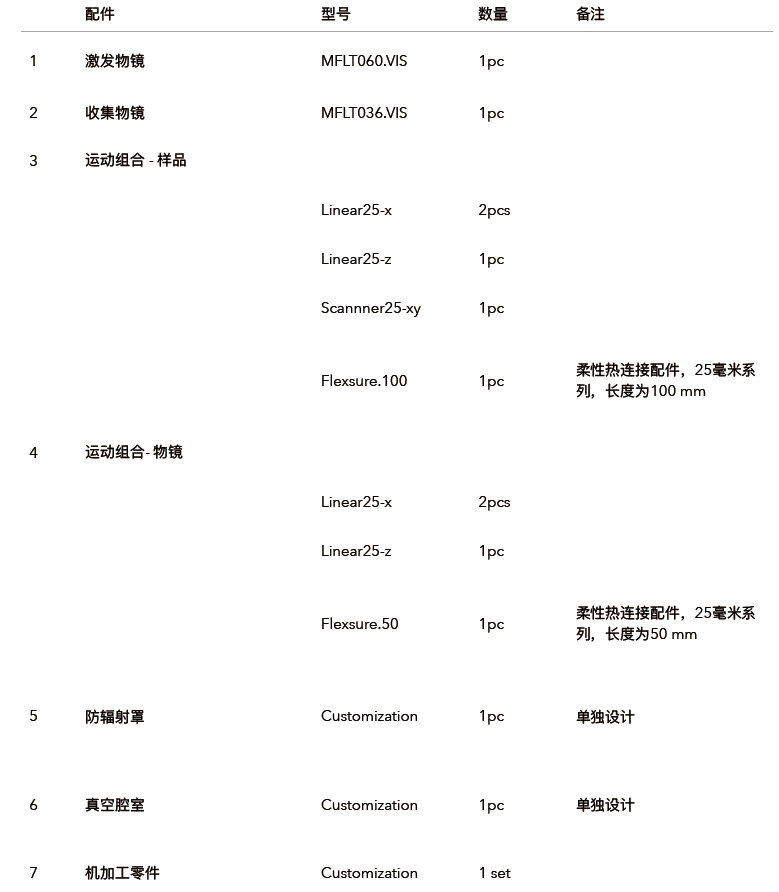

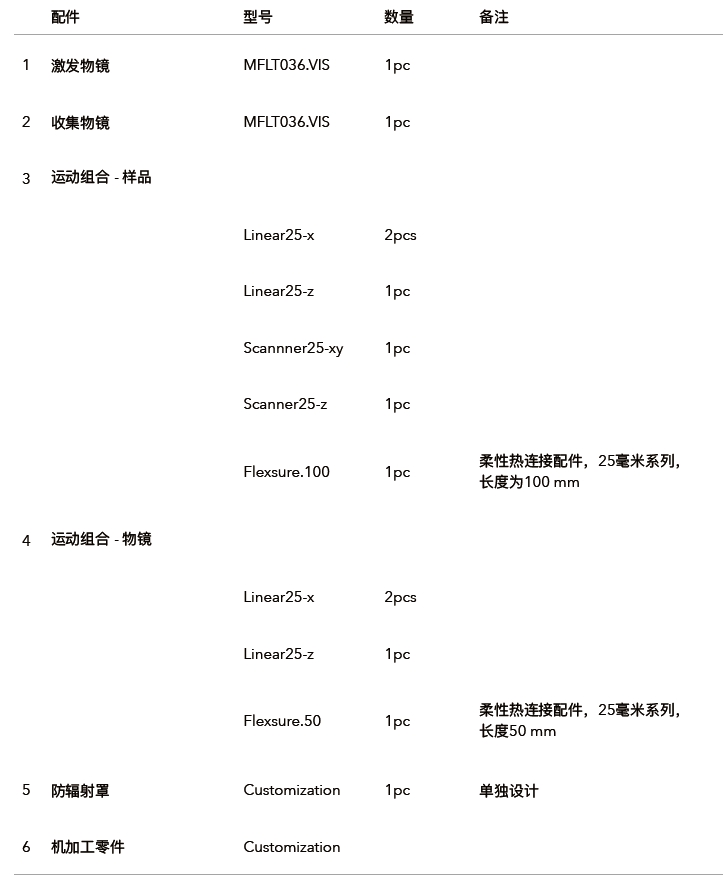

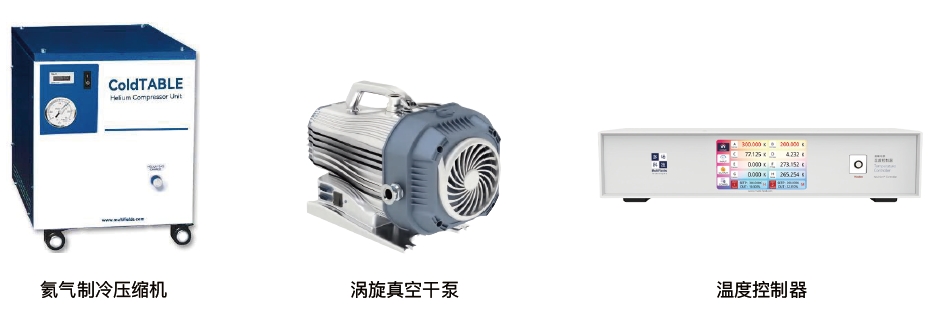

? 列表, 實驗必備配件
ColdTABLE , 案例分享 7.2, 光波導激發實驗
光波導激發實驗：互成90° 的物鏡布局，分別用于激發和收集信號。

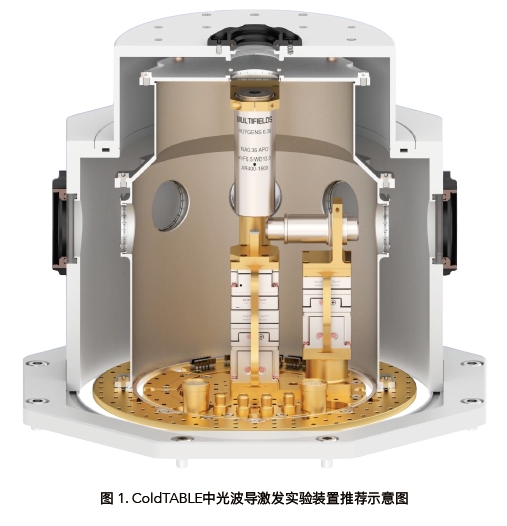

? 真空中的光路設計
用于激發的激光通過水平放置的高數值孔徑低溫物鏡， 聚焦到樣品的解理面上進而耦合進入樣 品的平面波導中。該低溫物鏡被放置在XYZ壓電位移臺上，通過移動物鏡優化側面激勵光束的耦合 效率。進入樣品波導中的光信號與其中的各種散射中心發生相互作用，導致產生共振熒光。被散射 光子通過垂直安裝在頂部的第二個低溫物鏡收集，樣品同樣放置在XYZ壓電位移臺上，這些運動自 由度可以使實驗的激發和收集效率最優化，并選擇不同的散點中心進行研究。與此同時，在樣品下 壓電掃描臺允許通過非共振激發對樣品進行光柵成像。
同樣依據實驗需求，選擇兼容射頻、直流或同軸的樣品托。
性能指標
將低溫、低振動技術與納米運動、低溫物鏡及其他技術相結合，為低溫光學實驗提供全面的解決方案。
|
—般指標
|
|
1
|
冷卻方式
|
閉循環GM 制冷機
|
|
2
|
減震技術
|
被動減震：氣浮隔振&多種阻尼減震
|
|
3
|
樣品環境
|
真空環境
|
|
4
|
最低溫區域
|
。100 mm & 。200 mm
|
|
5
|
樣品安裝區域
|
M3 螺孔, 10 mm x 10 mm 矩陣分布
|
|
6
|
加熱器 &低溫溫度計
|
1支溫度計+ 1 支加熱器，用于系統溫度控制和監測 1支預留低溫溫度計，用于樣品溫度監測
|
|
7
|
光學窗口
|
1 個頂部窗口 + 8 個側面窗口
|
|
8
|
控制操作界面
|
自動化控制軟件，提供LabVIEW & Python 驅動程序
|
|
核心指標
|
|
9
|
溫度范圍
|
2.8 K - 320 K
|
|
10
|
降溫時間
|
< 180 mins
|
|
11
|
溫度穩定性
|
2 mK @ 4.5 K, 20 mK @ 300 K
|
|
12
|
制冷功率
|
220 mW @ 4.2 K
|
|
13
|
振動幅度
|
< 24 nm P-P, < 5 nm P-P for ColdTABLE.Quiet
|
|
14
|
極限真空
|
1E-8 mBar
|
|
電學&光學接口
|
|
15
|
電學接口
|
24DC 線路，預留給用戶 + 24DC 線路，用于壓電運動控制
|
|
16
|
射頻接口
|
4 x 2.92 mm氣密接頭，最高可達 40 GHz
|
|
17
|
光纖接口
|
4 個單模光纖的氣密接頭
|
|
18
|
預留低溫轉接板數量
|
2 pcs
|
|
選件
|
|
19
|
低溫運動模組
|
25 mm & 35 mm 系列低溫壓電位移臺和掃描臺
|
|
20
|
低溫物鏡
|
N.A. ~0.90, 0.60 & 0.36 低溫?zé)o磁物鏡
|
|
閉循環制冷機
|
|
21
|
耗電功率
|
8kW @ 380 V, 1.5 kW @ 220 V for ColdTABLE.Quiet
|
|
22
|
冷卻方式
|
水冷, 風冷 for ColdTABLE.Quiet
|
|
系統尺寸和質量
|
|
23
|
外型尺寸 (W x L x H)
|
800 mm x 1000 mm x 800 mm @ 光學平臺
400 mm x 450 mm x 650 mm @ 壓縮機
|
|
24
|
系統質量
|
150 kg @ 光學平臺
75 kg @ 壓縮機
|
|
升級
|
|
25
|
顯微鏡
|
共聚焦顯微
|
