引入張應變：在硅中引入拉伸應力，增大電子遷移率。
引入壓應變：在硅中引入壓縮應力，增大空穴遷移率。
拉曼光譜可用于表征應變硅材料的應力狀態。應變的存在會導致拉曼譜峰發生位移，且位移方向和幅度與應變類型和大小相關。通過分析拉曼譜峰的變化，可以評估應變硅材料中的應力分布和應變程度，為器件設計和工藝優化提供參考。
在多種半導體檢測中的拓展應用
拉曼光譜作為一種非破壞性、高靈敏度的分析技術，已在半導體領域得到廣泛應用，除應力檢測外，還包括以下方面:
純度檢測:拉 曼光譜可用于評估半導體材料的純度，檢測雜質和污染物的存在，從而確保材料質量。
合金成分分析:在1-V族半導體合金中，拉曼光譜可用于確定組分比例，分析材料的化學組成。
結晶度評估:通過分析拉曼譜峰的形狀和寬度，可以評估材料的結晶度，判斷其晶體質量。
缺陷檢測:拉 曼光譜對晶格缺陷敏感，可用于檢測材料中的缺陷和位錯，評估其對器件性能的影響。

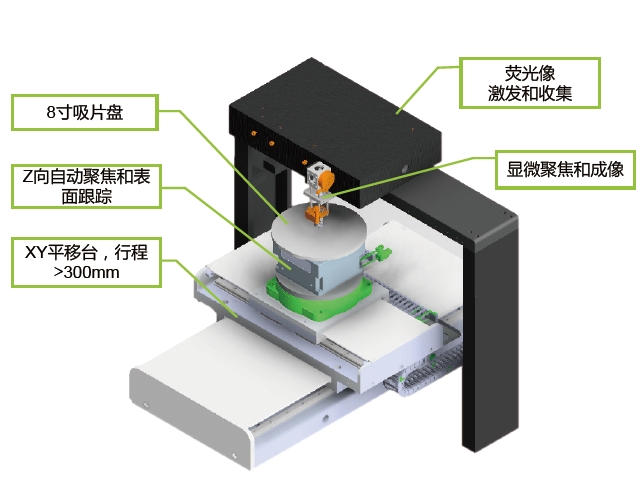

產品特性和核心技術：
· 激光自動聚焦
· 自主研制的激光輔助離焦量傳感器:
可在紫外激發光照射樣品并采集熒光信號的同時工作，實現自動聚焦和表面跟蹤。
· 紫外暗場照明。
· 標配波長275nm紫外激發光，可按用戶要求定制其它波長發光
· 可同位采集明場顯微像、可見光波段暗場熒光像、紅外波段暗場熒光像，分析樣品中位錯、層錯等品格缺陷的分布。
· 全自動操作。
· 自動化的控制軟件和數據處理軟件，全軟件操作。
· 相關國家標準:
《中華人民共和國國家標準GB T43493.3-2023 半導體器件功率器件用碳化硅同質外延片缺陷的無損檢測識別判據 第3部分:缺陷的光致發光檢測方法》(2023年12月28日發布，2024年7月1日實施)
性能參數：
| 拉曼激發和收集模塊 |
激發波長 |
532 nm |
| 激光功率 |
50 mW |
| 自動對焦 |
在全掃描范圍自動聚焦和實時表面跟蹤。
對焦精度<0.2 um。
|
| 顯微鏡 |
用于樣品定位和成像100×，半復消色差物鏡
空間分辨率 < 2 μm
|
| 拉曼頻移范圍 |
80 ~ 9000 cm-1
|
| 樣品移動和掃描平臺 |
平移臺 |
掃描范圍大于300 × 300 mm²。
*小分辨率1 μm。
|
| 樣品臺 |
8吋吸氣臺（12吋可定制）
可兼容2、4、6、8吋晶圓片
|
| 光譜儀和探測器 |
光譜儀 |
焦長320 mm單色儀，接面陣探測器。
|
| 軟件 |
控制軟件 |
可選擇區域或指定點位自動進行逐點光譜采集 |
| Mapping數據分析軟件 |
可對光譜峰位、峰高和半高寬等進行擬合。
可自動擬合并計算應力、晶化率、1載流子濃度等信息，樣品數據庫可定制。
主成分分析（PCA）和k-均值聚類處理模塊。
將擬合結果以二維圖像方式顯示。
|
· 上述表格中的激光波長、物鏡和單色儀等部件可以根據客戶需求調整。

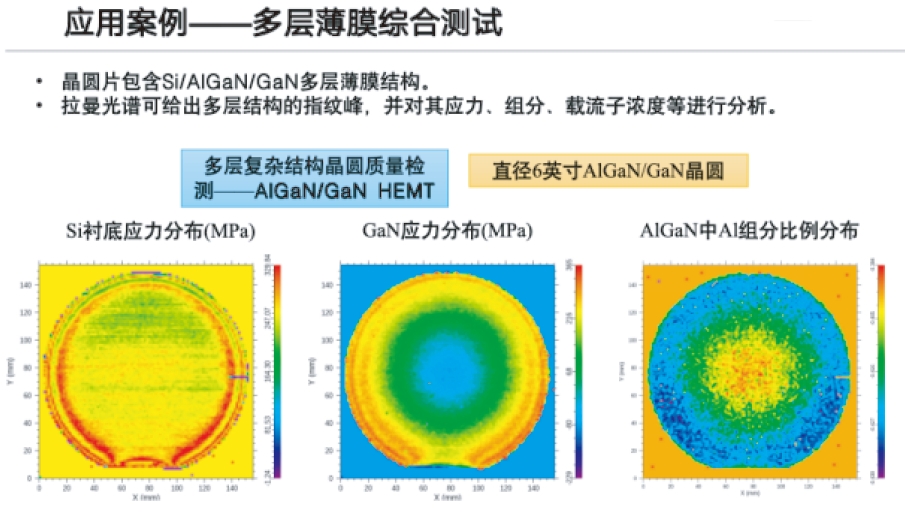

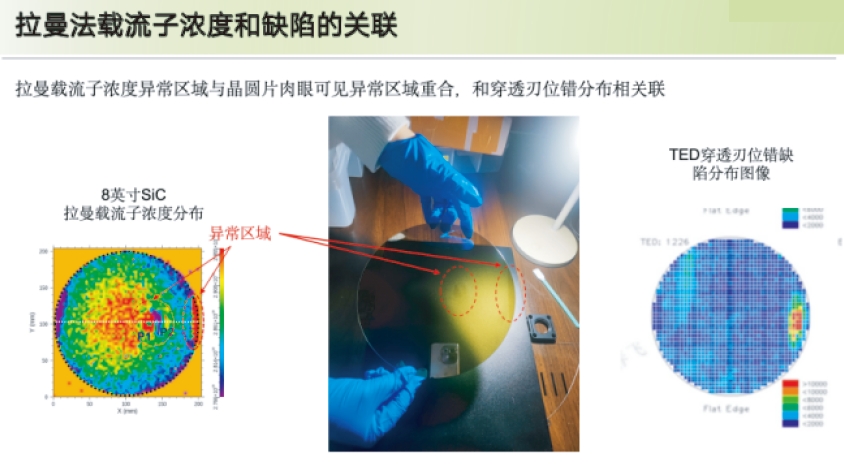

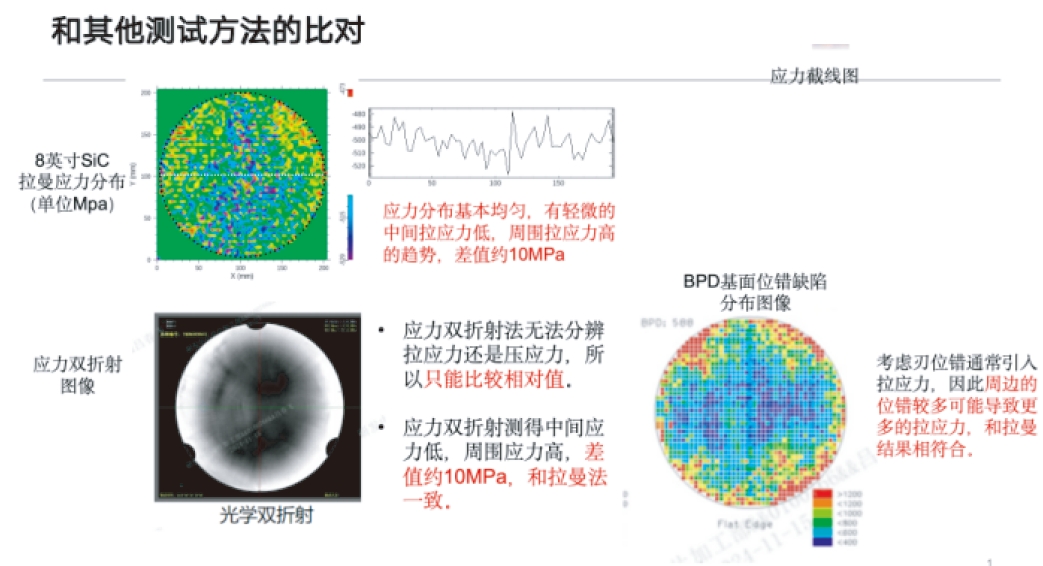

應用案例：

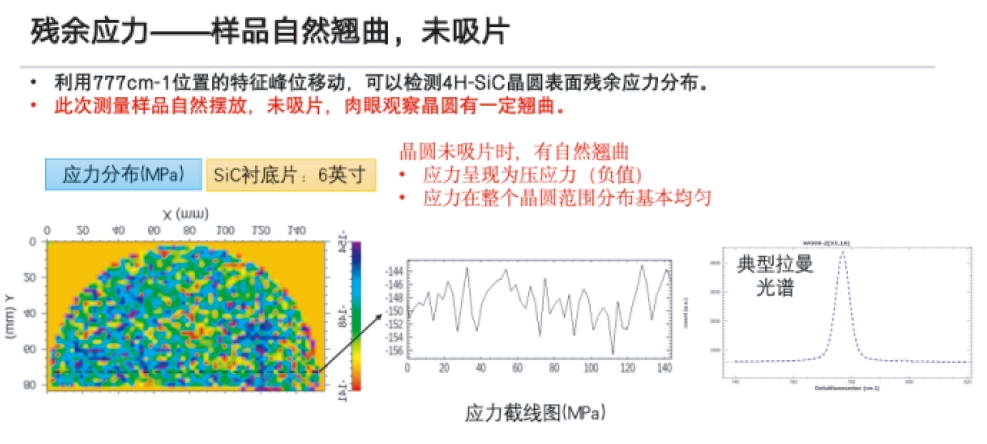

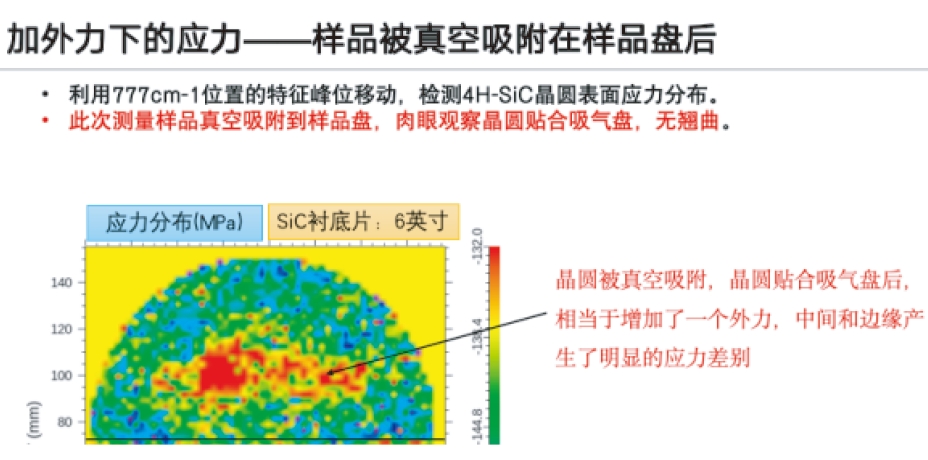

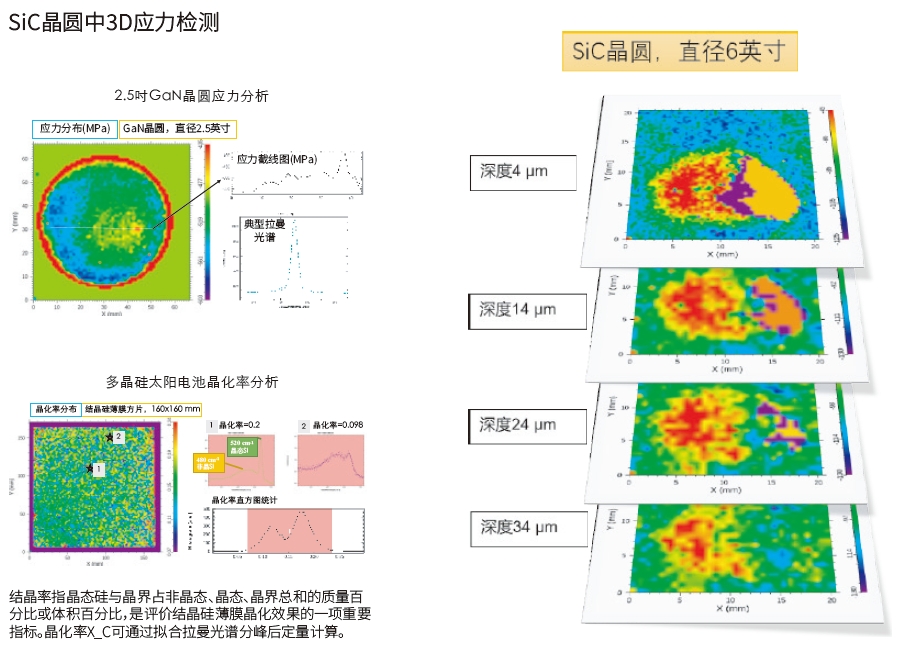

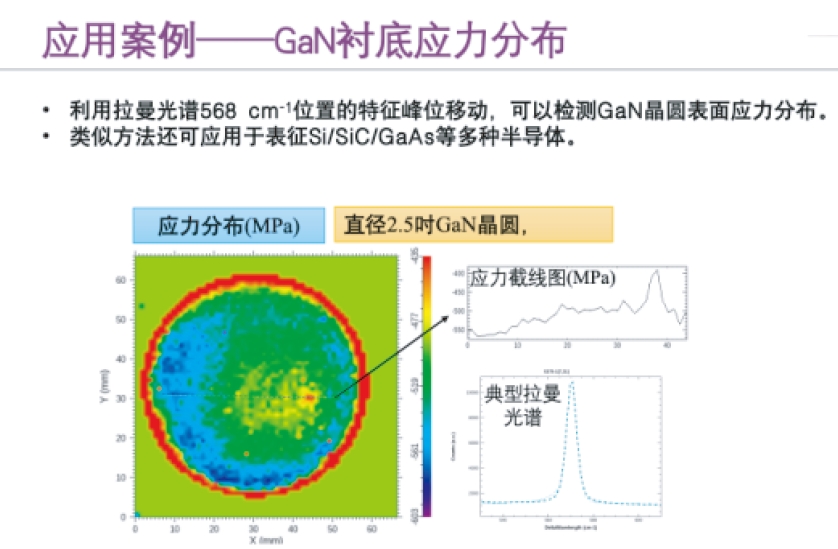

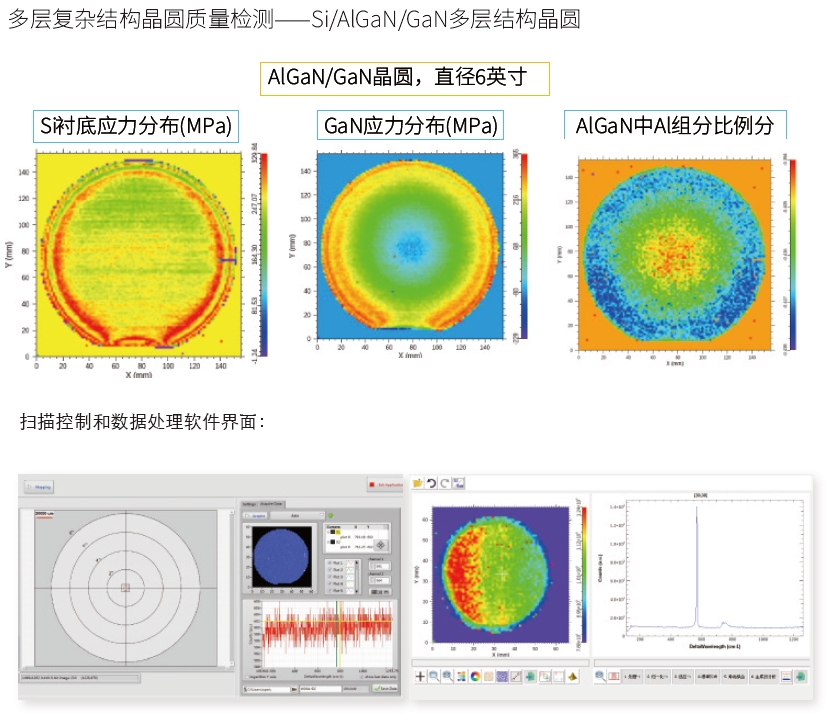

實測數據
智能化軟件平臺和模塊化設計
· 統一的軟件平臺和模塊化設計
· 良好的適配不同的硬件設備：平移臺、顯微成像裝置、光譜采集設備、自動聚焦裝置等
· 成熟的功能化模塊：晶圓定位、光譜采集、掃描成像Mapping、3D層析，Raman Mapping，F(xiàn)LIM，PL Mapping，光電流Mapping等。
· 智能化的數據處理模組：與數據擬合、機器學習、人工智能等結合的在線或離線數據處理模組，將光譜解析為成分、元素的分布等，為客戶提供直觀的結果?？筛鶕?jù)客戶需求定制光譜數據解析的流程和模組
· 可根據客戶需求進行定制化的界面設計和定制化的RECIPE流程設計，實現復雜的采集和數據處理功能。
顯微光譜成像控制軟件界面
強大的光譜圖像數據處理軟件VISUALSPECTRA
顯示：針對光譜Mapping數據的處理，一次性操作，可對整個圖像數據中的每一條光譜按照設定進行批處理，獲得對應的譜峰、壽命、成分等信息，并以偽彩色或3D圖進行顯示。
顯微光譜成像控制軟件界面

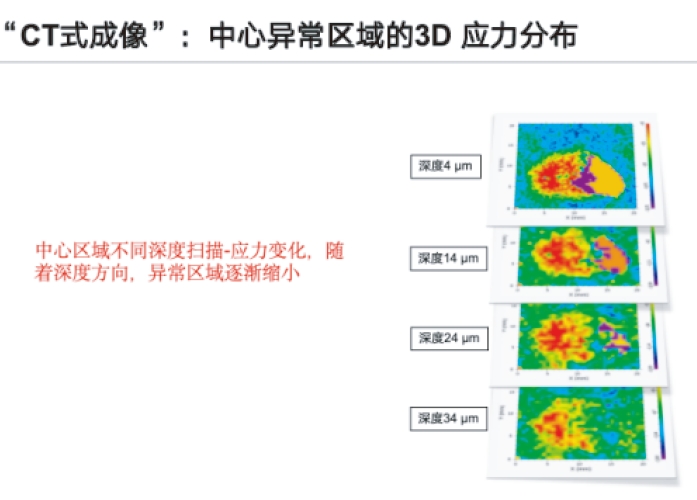

3D顯示
基礎處理功能:去本底、曲線平滑、去雜線、去除接譜臺階、光譜單位轉化
進階功能:光譜歸一化、選區獲取積分、*大、*小、*大/*小值位置等
譜峰擬合:采用多種峰形(高斯、洛倫茲、高斯洛倫茲等)對光譜進行多峰擬合,獲取峰強、峰寬、峰位、背景等信息。

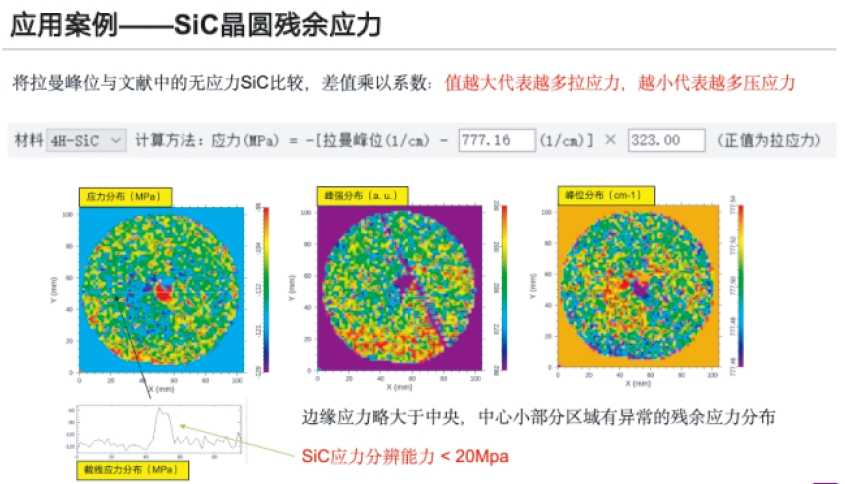

**功能:應力擬合:針對Si、GaN、SiC等多種材料,從拉曼光譜中解析材料的應力變化,直接獲得應力定量數值,并可根據校正數據進行校正。
**功能:應力擬合:針對S1、GAN、SIC等多種材料,從拉曼光譜中解析材料的應力變化,直接獲得應力定量數值,并可根據校正數據進行校正。

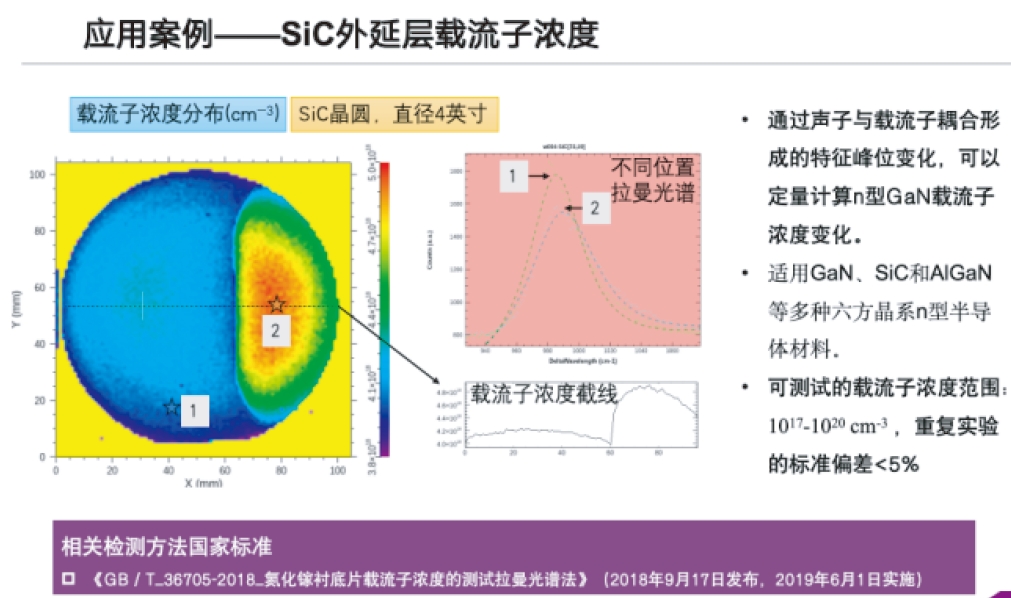

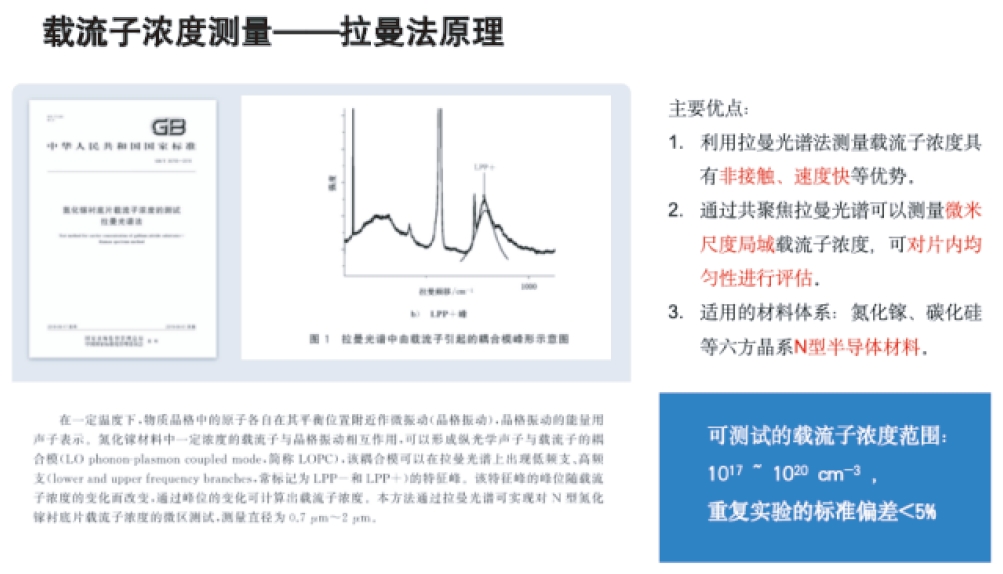

載流子濃度擬合
晶化率擬合
熒光壽命擬合
自主開發的一套時間相關單光子計數(TCSPC)熒光壽命的擬合算法，主要特色
1.從上升沿?cái)M合光譜響應函數(IRF)，無需實驗獲取。
2.區別于簡單的指數擬合，通過光譜響應函數卷積算法獲得每個組分的熒光壽命，光子數比例，計算評價函數和殘差，可扣除積分和響應系統時間不確定度的影響，獲得更加穩定可靠的壽命數值。
3.*多包含4個時間組分進行擬合。
熒光壽命擬合
主成分分析和聚類分析
每個主成分的譜顯示
主成分的分布圖
主成分聚類處理和分析
