產品概述

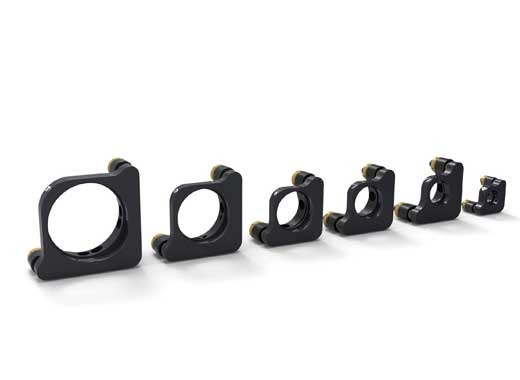

NMHS 系列光學調整架是卓立漢光結合長期制造和應用的經驗專門設計的光學調整架，是“ N 系列”新型調整架中的一
個系列產品。該系列產品在保證一定穩定性的前提下，減小了固定板厚度，結構簡潔、實用，種類豐富，覆蓋了從φ12.7~φ50.8 的多個尺寸，可滿足絕大部分應用場合的使用。

NMHS 系列光學調整架特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 先進結構：
①輕量化設計，小巧耐用
②四拉簧設計增大了拉力，同時使拉力分布更加均勻，結構更加穩定
• 高靈敏度：采用3個0.2mm螺距的超細牙螺紋副進行三維調節，具有更高的靈敏度
• 雙重調整：螺紋副后端帶內六角調整孔，可用標配調整手輪調整，也可以用內六角扳手調整，進一步放大旋轉半徑，提高調整靈敏度
• 通用性強：通用安裝孔，M4、M6螺絲均可安裝

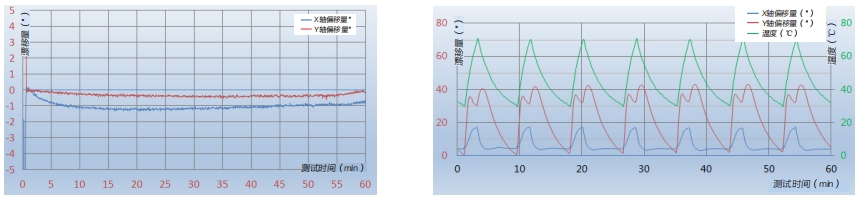

NMHS系列穩定性測試曲線
