SUS系列

SUS系列不銹鋼調整架

SUS 系列不銹鋼調整架是卓立漢光為解決穩定性專門設計的光學調整架。該系列產品非常適合應用于對穩定性（包括空間穩定性和穩定性）要求較高的光學調整領域。

產品咨詢

產品概述

SUS 系列不銹鋼調整架是卓立漢光為解決穩定性專門設計的光學調整架。該系列產品非常適合應用于對穩定性（包括空間穩定性和穩定性）要求較高的光學調整領域。

SUS系列不銹鋼調整架特點：

• 優質材料：

主體采用304不銹鋼，提高了穩定性，適合真空和大功率激光腔應用（注：真空使用時需添加專用潤滑脂）

• 高穩定性：

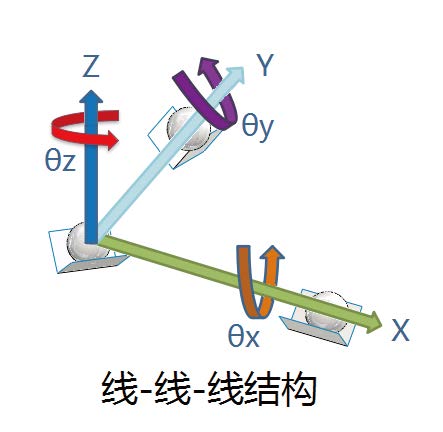

①區別于傳統的點-線-面結構，采用更為合理的線-線-線結構，具有更高的調節精度和穩定性

②增大了固定板厚度，進一步提高剛性及穩定性

③四拉簧設計增大了拉力，同時使拉力分布更加均勻

④螺紋副承頂面采用硬質鋼片，具有更為平順的調節性能

• 高靈敏度：采用3個0.2mm螺距的超細牙螺紋副進行三維調節，具有更高的靈敏度

• 雙重裝卡：特別設計了彈性壓圈壓緊鏡片的裝卡方式，一定程度上可避免頂絲或硬性固定引起鏡片變形，提高光路穩定性；如果您不想使用彈性壓圈，可自行將彈性壓圈取出，用側面頂絲固定即可

• 雙重調整：螺紋副后端帶內六角調整孔，可用標配調整手輪調整，也可以用內六角扳手調整，進一步放大旋轉半徑，提高調整靈敏度

• 通用性強：通用安裝孔，M4、M6螺絲均可安裝。

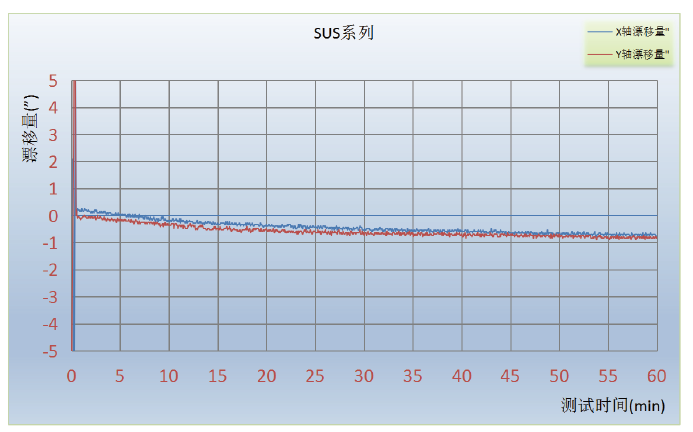

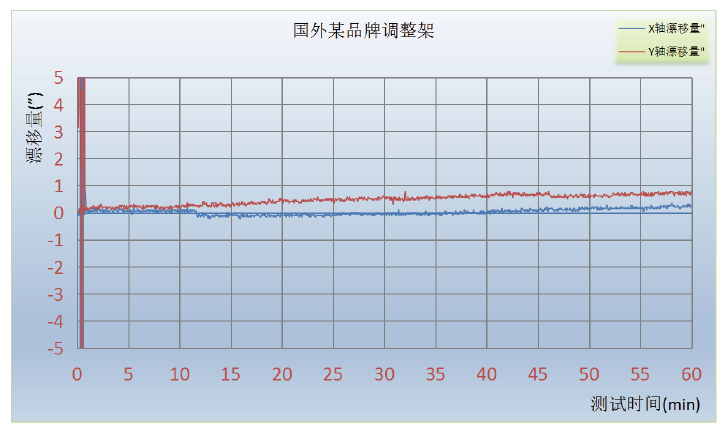

與國外同類產品穩定性曲線對比：

SUS系列不銹鋼調整架選型表：

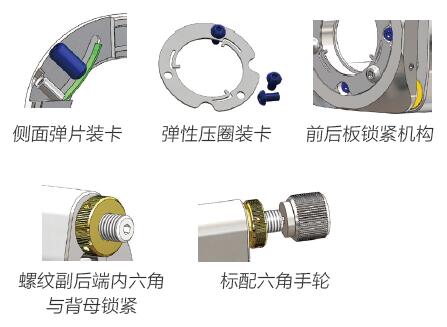

細節展示：
