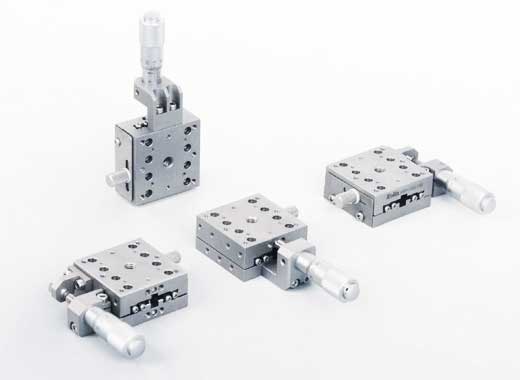

SK 系列產品是卓立漢光開發的高精密手動直線滑臺。該系列產品主體材料采用304 不銹鋼，采用超高精密交叉滾柱導軌導向，精密分厘卡（或微調螺紋副）驅動，配合卓立漢光的精密磨削技術，使該系列產品具有不大于2μm 的高靈敏度，并且運行平順，無跳動現象。該系列產品具有很高的通用性，適合于高精度的手動調整領域，尤其適合對負載能力、運動精度有較高要求的場合，也可在真空中使用（需換裝真空脂）。
特點：
• 靈敏度≤2μm
• 主體材料為304不銹鋼，穩定性高、耐腐蝕性好，也適合在真空中使用
• 高精密交叉滾柱導軌，保證了產品的靈敏度、直線度等關鍵指標達到國內*先水平
• 具有分厘卡和微調螺紋副2種驅動方式，分為左側、右側、中間驅動，使用靈活方便，可選配差動分厘卡
• 負載能力較強，尺寸適中，適合絕大多數應用環境

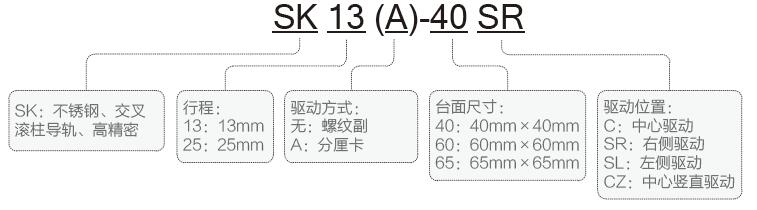

高精密手動直線滑臺SK系列命名規則
選型表
| 型號 |
SK13(A)-40(xx) |
SK13(A)-60(xx) |
SK25(A)-65(xx) |
| 行程 |
13 |
13 |
25 |
| 臺面尺寸 |
40×40 |
60×60 |
65×65 |
| 厚度 |
19.5 |
20 |
23 |
| 導軌 |
交叉滾柱導軌 |
| 驅動方式 |
螺紋副(帶A為分厘卡) |
| 驅動位置 |
C：中心驅動；SR：右側驅動；SL：左側驅動；CZ：中心豎直驅動 |
| 主體材料及表面處理 |
不銹鋼，噴砂鈍化 |
| 靈敏度(µm) |
≤2 |
| 分厘卡*小讀數(mm) |
0.01 |
| 直線度(µm) |
≤3 |
| 水平負載(Kg) |
5 |
6 |
7 |
| 豎直負載(Kg) |
1.5 |
2 |
2.5 |
| 自重(Kg) |
0.28 |
0.5 |
0.86 |
