AK系列

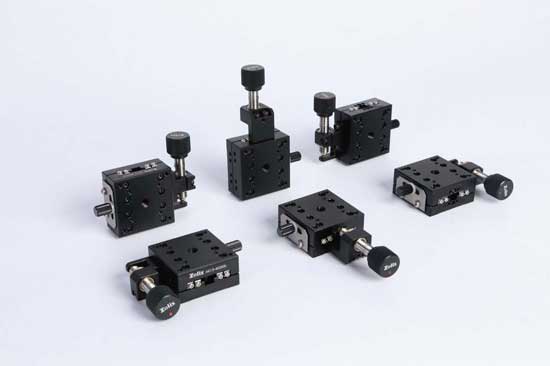

高精密手動直線滑臺AK系列

AK 系列產品是卓立漢光開發的高精密級手動直線滑臺，該系列產品主體材料采用2024 鋁合金，表面氧化黑處理，強度較高、耐磨性好、外形美觀。采用交叉滾柱導軌，負載能力強，耐用性好。配合導軌面精密磨削技術，使該系列產品具有不大于2μm 的高靈敏度，并且運行平順，全行程范圍直線度不大于3μm。該系列產品臺面尺寸多樣、厚度適中，可以單維或多維組合使用，適合對負載能力、運動精度等要求更高的情況下使用。

產品咨詢

資料下載

資料與圖紙

產品概述

AK系列高精密手動直線滑臺特點：

• 采用交叉滾柱導軌，負載能力強、耐用性好
• 導軌安裝面采用精密磨削工藝，使得產品具有高靈敏度、高運動精度
• 主體材料為2024鋁合金，表面氧化黑處理，強度較高、耐磨性好、外形美觀
• 具有分厘卡和微調螺紋副2種驅動方式，分為左側、右側、中間驅動，使用靈活方便，可選配差動分厘卡
• 產品尺寸豐富、交貨期短、配套性好、性價比高

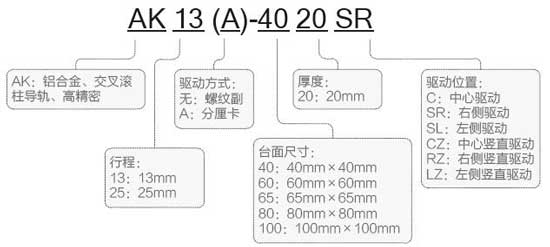

AK系列高精密手動直線滑臺命名規則：

選型表

型號	AK13(A)- 4020(xx)	AK13(A)- 6020(xx)	AK25(A)- 6520(xx)	AK25(A)- 8020(xx)	AK25(A)- 10020(xx)
行程	13	13	25	25	25
臺面尺寸	40×40	60×60	65×65	80×80	100×100
厚度	20
導軌	交叉滾柱導軌
驅動方式	螺紋副(帶A為分厘卡)
驅動位置	C：中心驅動，SR：右側驅動，SL：左側驅動 CZ：中心豎直驅動，RZ：右側豎直驅動，LZ：左側豎直驅動
主體材料及表面處理	鋁合金，黑色陽極氧化處理
自重(Kg)	0.12	0.25	0.28	0.5	0.7
靈敏度(µm)	≤2
分厘卡*小讀數(mm)	0.01
運動平行度(µm)	≤10
直線度(µm)	≤3
俯仰(″)	≤25
偏擺(″)	≤15
水平負載(Kg)	2	5	6	10	15
豎直負載(Kg)	1	2	2.5	5	7

注：豎直負載*限“-xZ型”直線滑臺
『注：更多產品型號及尺寸圖詳見資料下載』

型號	PDF圖紙	3D圖紙
AK13A-4020C
AK13A-4020CZ
AK13A-6020SL
AK13-6020CZ
AK13A-6020CZ
AK13-6020RZ
AK13A-6020RZ
AK25-6520SR
AK25A-6520CZ
AK25-6520RZ
AK25-6520LZ
AK25A-6520LZ
AK25-8020CZ
AK25A-8020LZ
