FP-XYZT
FP-XYZT 和FP-XYZTL 是由整體式三維滑臺和APFP-T/TL二維傾斜滑臺組成，結構緊湊，性價比高，非常適合工業客戶的光纖對準，通常左右手成對使用，并配卓立漢光生產的鋁合金面包板OTSB456-1。

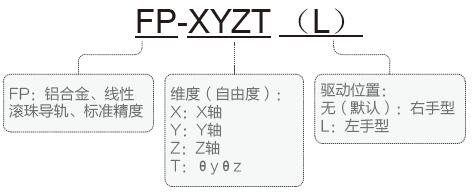

命名規則
FP系列光纖專用滑臺選型表：
|
|
型號 |
FP-XYZT（L） |
|
|
|
X（mm） |
13 |
|
|
Y（mm） |
13 |
||
|
Z（mm） |
13 |
||
|
θY（°） |
±3 |
||
|
θZ（°） |
±3 |
||
|
導向機構 |
線性滾珠導軌+旋轉機構 |
||
|
驅動方式 |
分厘卡+螺紋副 |
||
|
自重（Kg） |
0.5 |
||
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| FP-XYZT |  |
 |
| FP-XYZTL | |
|
