萬向關節系統是指通過多個旋轉關節，使得固定在頂層臺面上的樣品可以實現分別繞X 軸，Y 軸和Z 軸做旋轉運動。如下圖所表示：Roll 是圍繞X軸旋轉，也叫翻滾角度。Pitch 是圍繞Y 軸旋轉，也叫做俯仰角度。Yaw 是圍繞Z 軸旋轉，也叫偏航角即偏擺角度。
Gx 系列萬向關節系統是卓立漢光為適應空間方位調節的高精度、高重復性和長壽命等情況專門設計的精密型電控關節系統。該系列產品主體材料采用硬質鋁合金，表面黑色陽極氧化處理，外型美觀。所有轉臺標配二相步進電機，也可根據用戶要求進行定制。
Gx系列萬向關節系統特點：
• 轉臺中心有中心孔可穿過電纜，可選配導電滑環完成無限制旋轉運動
• 可增加外置傳感器，實現任意區間限位
• 精磨不銹鋼回轉軸
• 模塊化組裝，便于維護更新
• 接受定制

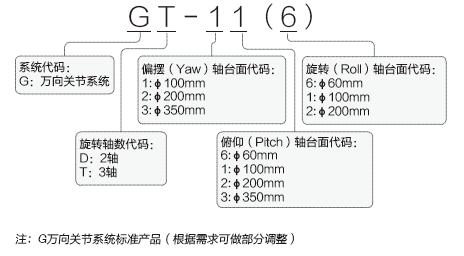

Gx系列萬向關節系統命名規則：

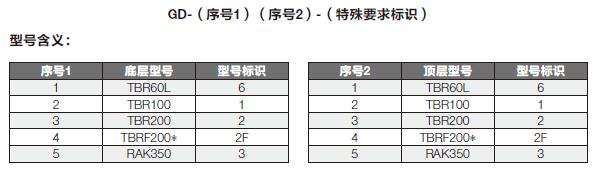

GD兩軸萬向關節系統非標型號命名

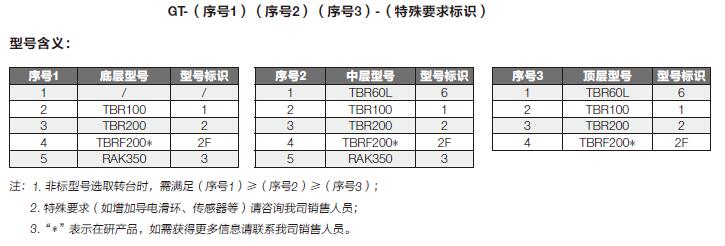

GT三軸萬向關節系統非標型號命名

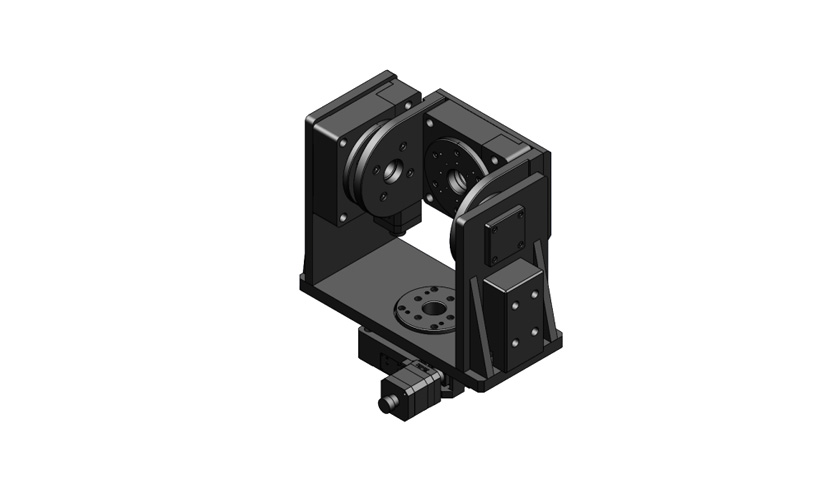

三軸萬向關節系統
