產品說明
主體材質：6061-T6鋁合金
三維調節，線性調節范圍±3mm
調節器分辨率：0.32°/轉
適用Ø25.4mm光學元件
兼容30mm籠式系統
ZOLIX提供的籠式反射鏡架可兼容30mm籠式系統，適用于Ø25.4mm的光學元件。其調節器提供0.32°/轉的調節分辨率，通過調節器可實現±5°的俯仰/偏擺角度調節。中心安裝孔為SM1螺紋孔，孔內附送2個SM1卡環?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固。反射鏡架固定板兩側底部中心處各有一個M4螺紋孔，用于安裝接桿，且可實現左右手安裝。
通用參數
|
主體材質
|
6061-T6鋁合金
|
表面處理方式
|
黑色陽極氧化
|
|
兼容系統
|
30mm 籠式系統
|
線性調節范圍
|
±3mm
|
|
調節分辨率
|
0.32°/轉
|
安裝光學元件尺寸
|
Ø25.4mm
|
30 mm籠式反射鏡架
材質：6061-T6鋁合金
三維調節，線性調節范圍±3mm
調節器分辨率：0.32°/轉
兼容30mm籠式系統
光學元件固定方式：雙卡環固定
ZOLIX提供的籠式反射鏡架可兼容30mm籠式系統也可在自由空間中使用，并可提供左右手安裝，適用于Ø25.4mm的光學元件。中心安裝孔為SM1螺紋孔，孔內附帶2個SM1卡環。籠桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5mm六角扳手緊固。
|
產品型號
|
角度調節范圍
|
安裝光學元件尺寸
|
|
CSHS1-A
|
±5°
|
Ø25.4mm
|
CSHS1-A 反射鏡架
|
主體材質
|
6061-T6鋁合金
|
表面處理方式
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø25.4mm
|
安裝光學元件最大厚度
|
5.5mm
|
|
調節器規格
|
M6×0.25
|
調節器數量
|
3個
|
|
調節分辨率
|
0.32°/轉
|
角度調節范圍
|
±5°
|
|
Z軸可調行程范圍
|
±3 mm
|
通光孔徑
|
Ø23mm
|
|
安裝螺紋孔規格
|
M4
|
安裝螺紋孔數量
|
3個
|
|
光學元件固定方式
|
雙卡環固定
|
附送卡環規格/數量
|
SM1卡環/2個
|
CSHS1-S反射鏡架
• 帶3個螺紋副，用于調節偏轉和傾斜角度
• 線性移動范圍±3 mm，俯仰角±5°，調節精度0.25°/轉
• 兼容30 mm籠式系統
• 光學元件固定方式：緊定螺絲

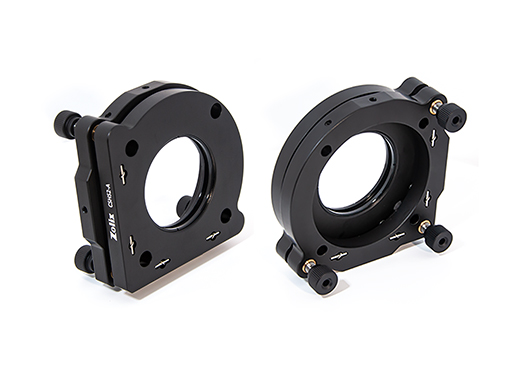

60 mm籠式反射鏡架
產品說明
材質：6061-T6鋁合金
三維調節，線性調節范圍±3mm
調節器精度：0.2°/轉
兼容60mm籠式系統
ZOLIX提供的籠式反射鏡架兼容Ø60mm籠式系統，適用于直徑50.8mm的光學元件。其精密調節器提供0.2°/轉的角位移精度，支持±3mm線性位移或±3°俯仰角調節。元件提供雙固定方案：SM2卡環鎖緊或頂絲緊固?；\桿連接通孔配備側向鎖緊螺絲（1.5mm六角扳手操作），底座兩側中心集成M4螺紋孔，支持左右手接桿安裝配置，實現多自由度系統集成。
|
型號
|
CSHS2-A
|
CSHS2-S
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理方式
|
黑色陽極氧化
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø50.8mm
|
Ø50.8mm
|
|
安裝光學元件最大厚度
|
5.2mm
|
5.2mm
|
|
調節器規格
|
M6×0.25
|
M6×0.25
|
|
調節器數量
|
3個
|
3個
|
|
調節分辨率
|
0.2°/轉
|
0.2°/轉
|
|
可調角度范圍
|
±3°
|
±3°
|
|
Z軸可調行程范圍
|
±3mm
|
±3mm
|
|
通光孔徑
|
Ø48.3mm
|
/
|
|
安裝螺紋孔規格
|
M4
|
M4
|
|
安裝螺紋孔數量
|
3個
|
3個
|
|
光學元件固定方式
|
雙卡環固定
|
緊定螺釘固定
|
|
附送卡環規格/數量
|
SM1卡環/2個
|
/
|
