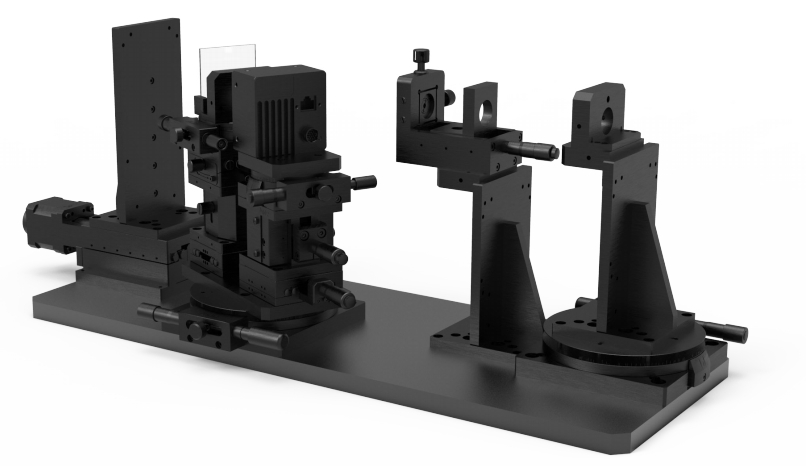

LDTS激光位移實驗系統
說明：
激光位移傳感器是被廣泛應用的一種激光測距系統。原理是將發射點、目標 點、接收點三者構成一個空間三角形。通過已知的發射點和接收點兩者位置來算 出目標點的位置。本系統是對激光三角法的有效驗證。在實驗條件狀態下，我們 是通過線陣相機記錄在全量程范圍內的光點位置信息。可通過標定數據的方式使 光點位置和測量距離形成映射，達到測量位移的目的?？捎糜跍y距儀原理演示實 驗、光點位置信息讀取算法驗證、位置標定算法驗證等場景。
特點：
• 各類光學元件和固定架為標準件，具有通用性
• 各類電動滑臺，手動滑臺具有較高的精度和穩定性
• 整個系統固定于一個底板上方便整體搬運

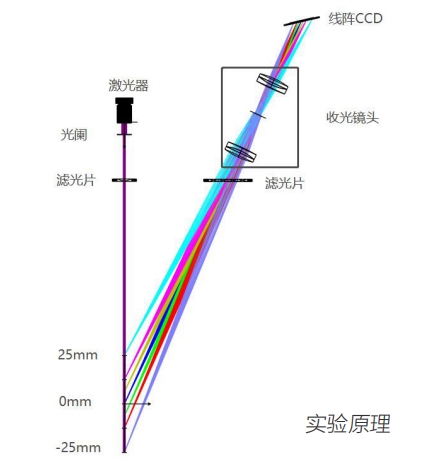

LDTS激光位移實驗系統實驗原理：

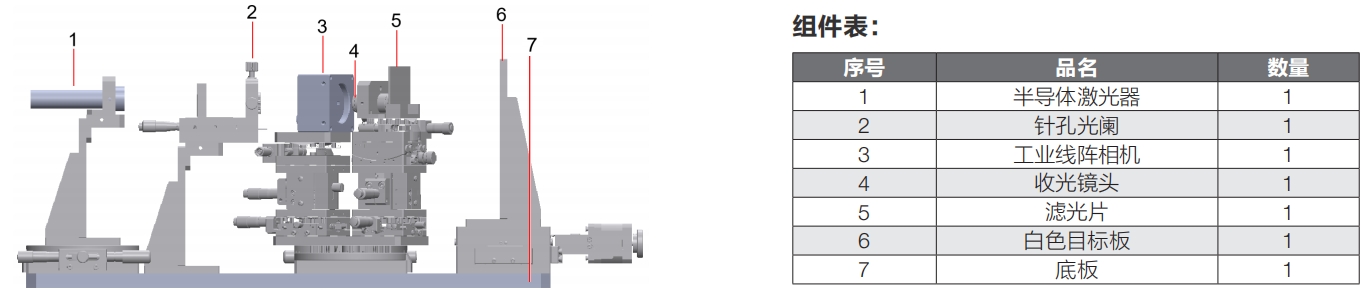

LDTS激光位移實驗系統組件表：

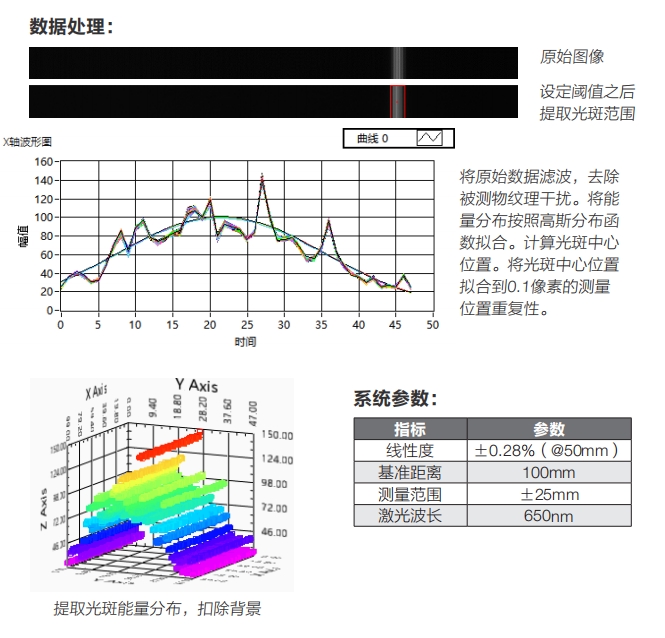

數據處理：
測試結果：

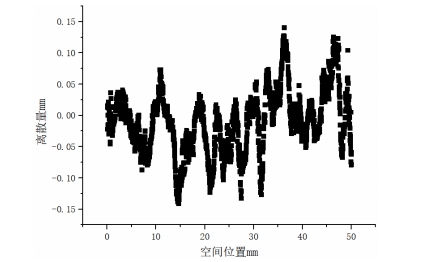

測量值與實際值誤差的關系曲線

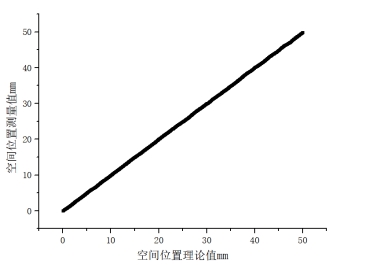

空間位置理論值與實際測量值關系曲線
