25mm帶底座光學接桿產品規格詳情頁
產品說明

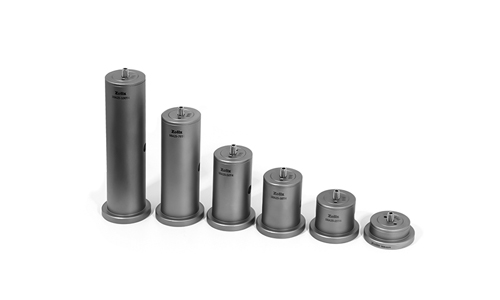

直徑25 mm 帶有安裝底座的一體式光學接桿可作為光機元件的基礎支撐部件
采用303不銹鋼制造，表面噴砂鈍化處理后有良好消光效果
光學接桿頂部M4或M6螺紋孔兩種系列可選
光學接桿頂部包括2個Ø2mm定位銷孔，可用于對光機元件的精準定位安裝
光學接桿本體外圓中心徑向具備1個Ø6mm貫穿孔，可用于其安裝在面包板或光學平臺等產品上加力鎖緊或拆卸使用
底座式設計可搭配不銹鋼叉塊在面包板或光學平臺等產品上靈活安裝固定
接桿長度：12.5mm~300mm可選
ZOLIX提供的25mm帶底座光學接桿采用303不銹鋼實心結構一體式設計，具備良好的強度與剛度，表面經過細膩砂化及鈍化處理，具備良好的消光效果。這種光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的25mm帶底座光學接桿包括頂部M4和M6螺紋孔的兩個系列類型，其中頂部M4螺紋孔系列接桿長度范圍在12.5mm~300mm，頂部M6螺紋孔系列接桿長度范圍在20mm~300mm。兩個系列的光學接桿除SRA25-12.5T4（M4貫穿孔結構，頂部與底部均為M4螺紋孔）外，底部均有M6螺紋孔，頂部與底部的安裝螺紋孔可用于連接光機元件與平臺基礎。同時我們考慮到一些光學調整架要保持光軸中心相對接桿位置固定，我們?cè)陧敳吭O(shè)計了2個Ø2mm定位銷孔，可用于對光機元件的精準定位安裝。光學接桿與面包板或光學平臺的安裝可使用底部M6螺孔連接，并使用接桿徑向Ø6mm貫穿孔配合內六角扳手等工具進行鎖緊或拆卸，若想要光學接桿在面包板或光學平臺等上自由位置安裝，可搭配不銹鋼叉塊使用。
選型表
| 型號 |
材質 |
表面處理 |
長度 |
外徑規格 |
頂部螺紋孔規格 |
底部螺紋孔規格 |
平行度 |
垂直度 |
附送螺釘規格 |
附送螺釘數量 |
徑向貫穿孔規格 |
頂部定銷孔規格/數量 |
| SRA25-12.5T4 |
303不銹鋼 |
噴砂鈍化 |
12.5mm |
Ø25mm |
M4貫穿孔 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
- |
Ø2mm/2個 |
| SRA25-20T4 |
303不銹鋼 |
噴砂鈍化 |
20mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-25T4 |
303不銹鋼 |
噴砂鈍化 |
25mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-30T4 |
303不銹鋼 |
噴砂鈍化 |
30mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-38T4 |
303不銹鋼 |
噴砂鈍化 |
38mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-40T4 |
303不銹鋼 |
噴砂鈍化 |
40mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-45T4 |
303不銹鋼 |
噴砂鈍化 |
45mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-50T4 |
303不銹鋼 |
噴砂鈍化 |
50mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-55T4 |
303不銹鋼 |
噴砂鈍化 |
55mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-60T4 |
303不銹鋼 |
噴砂鈍化 |
60mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-70T4 |
303不銹鋼 |
噴砂鈍化 |
70mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-75T4 |
303不銹鋼 |
噴砂鈍化 |
75mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-80T4 |
303不銹鋼 |
噴砂鈍化 |
80mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-85T4 |
303不銹鋼 |
噴砂鈍化 |
85mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-100T4 |
303不銹鋼 |
噴砂鈍化 |
100mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-150T4 |
303不銹鋼 |
噴砂鈍化 |
150mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-200T4 |
303不銹鋼 |
噴砂鈍化 |
200mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-300T4 |
303不銹鋼 |
噴砂鈍化 |
300mm |
Ø25mm |
M4 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-20T6 |
303不銹鋼 |
噴砂鈍化 |
20mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-25T6 |
303不銹鋼 |
噴砂鈍化 |
25mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-30T6 |
303不銹鋼 |
噴砂鈍化 |
30mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-38T6 |
303不銹鋼 |
噴砂鈍化 |
38mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-40T6 |
303不銹鋼 |
噴砂鈍化 |
40mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-45T6 |
303不銹鋼 |
噴砂鈍化 |
45mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-50T6 |
303不銹鋼 |
噴砂鈍化 |
50mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-55T6 |
303不銹鋼 |
噴砂鈍化 |
55mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-60T6 |
303不銹鋼 |
噴砂鈍化 |
60mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-70T6 |
303不銹鋼 |
噴砂鈍化 |
70mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M4×12內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-75T6 |
303不銹鋼 |
噴砂鈍化 |
75mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-80T6 |
303不銹鋼 |
噴砂鈍化 |
80mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-85T6 |
303不銹鋼 |
噴砂鈍化 |
85mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-100T6 |
303不銹鋼 |
噴砂鈍化 |
100mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-200T6 |
303不銹鋼 |
噴砂鈍化 |
200mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
| SRA25-300T6 |
303不銹鋼 |
噴砂鈍化 |
300mm |
Ø25mm |
M6 |
M6 |
＜20μm |
＜20μm |
M6×16內六角緊定螺釘 |
1個 |
Ø6mm |
Ø2mm/2個 |
