SRB12.7系列
ZOLIX提供的12.7mm無底座光學接桿采用303不銹鋼實心結構設計，具備良好的強度與剛度，表面經過細膩砂化及鈍化處理，具備良好的消光效果。這種光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。

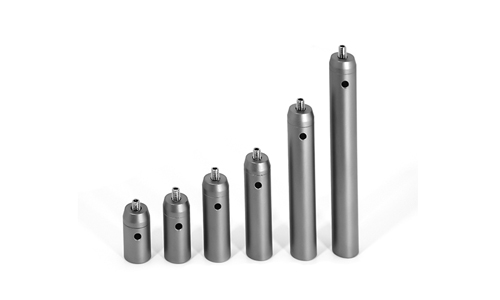

SRB12.7系列無底座光學接桿
產品說明
· 直徑12.7 mm 無安裝底座的光學接桿可作為光機元件的基礎支撐部件
· 采用303不銹鋼制造，表面噴砂鈍化處理后有良好消光效果
· 光學接桿頂部有M4螺紋孔，安裝有可拆卸的M4×12緊定螺釘，以便連接各類光機械產品
· 光學接桿底部有M6螺紋孔，可安裝接桿支架底座等產品
· 光學接桿本體外圓中心徑向具備1個Ø3.2mm貫穿孔，可用于其安裝接桿支架底座或在面包板、光學平臺等產品上加力鎖緊或拆卸使用
· 接桿長度：25mm~200mm可選
ZOLIX提供的12.7mm無底座光學接桿采用303不銹鋼實心結構設計，具備良好的強度與剛度，表面經過細膩砂化及鈍化處理，具備良好的消光效果。這種光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的12.7mm無底座光學接桿頂部具備1個M4螺紋孔，并且配有M4×12緊定螺釘，拆卸方便，使用靈活。底部具備1個M6螺紋孔，可以兼容安裝多種基礎光機械產品。該系列產品提供了25~200mm長度規格范圍可選，并且提供了5件套裝的產品選擇。在光學接桿與其他光機械產品安裝過程中，為保證安裝連接可靠，在接桿徑向有Ø3.2mm貫穿孔配合內六角扳手等工具加大操作力矩，進行鎖緊或拆卸。
選型表
| 型號 | SRB12.7-25T4 | SRB12.7-25T4-P5 | SRB12.7-30T4 | SRB12.7-30T4-P5 | SRB12.7-40T4 | SRB12.7-50T4 | SRB12.7-50T4-P5 | SRB12.7-75T4 | SRB12.7-75T4-P5 | SRB12.7-100T4 | SRB12.7-40T4-P5 | SRB12.7-100T4-P5 | SRB12.7-150T4 | SRB12.7-150T4-P5 | SRB12.7-200T4 | SRB12.7-200T4-P5 |
| 材質 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 | 303不銹鋼 |
| 表面處理 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 | 噴砂鈍化 |
| 長度 | 25mm | 25mm | 30mm | 30mm | 40mm | 50mm | 50mm | 75mm | 75mm | 100mm | 40mm | 100mm | 150mm | 150mm | 200mm | 200mm |
| 外徑規格 | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm |
| 螺紋孔規格 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 | 頂部M4/底部M6 |
| 徑向貫穿孔規格 | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm |
| 頂部螺釘規格 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 |
| 單包產品數量 | 1件 | 5件 | 1件 | 5件 | 1件 | 1件 | 5件 | 1件 | 5件 | 1件 | 5件 | 5件 | 1件 | 5件 | 1件 | 5件 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| SRB12.7-25T4 |  |
 |
| SRB12.7-25T4-P5 | |
|
| SRB12.7-30T4 | |
|
| SRB12.7-30T4-P5 | |
|
| SRB12.7-40T4 | |
|
| SRB12.7-40T4-P5 | |
|
| SRB12.7-50T4 | |
|
| SRB12.7-50T4-P5 | |
|
| SRB12.7-75T4 | |
|
| SRB12.7-75T4-P5 | |
|
| SRB12.7-100T4 | |
|
| SRB12.7-100T4-P5 | |
|
| SRB12.7-150T4 | |
|
| SRB12.7-150T4-P5 | |
|
| SRB12.7-200T4 | |
|
| SRB12.7-200T4-P5 | |
|
