BSRB系列
BSRB系列接桿支架
產品說明

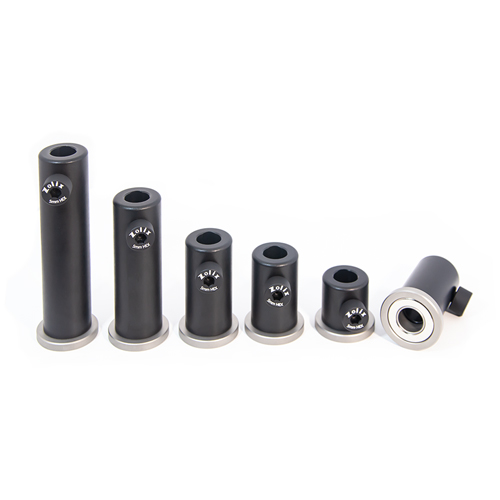

· 12.7mm接桿支架專為12.7mm無底座光學接桿配套使用設計
ZOLIX提供的12.7mm接桿支架包含了帶底座式結構支架產品。這種光學接桿支架為安裝連接接桿與面包板或光學平臺使用。為了提高光學接桿在支架上的安裝穩定性，我們在接桿安裝貫穿孔上設計有疊加的圓弧凹槽，該結構使得接桿與支架形成穩定的雙線接觸方式。同時，我們考慮需要經常調整高度的接桿緊固可靠，又要對其結構外觀進行保護，因此我們設計采用了內六角滾花頭螺釘。該內六角滾花頭螺釘為中空結構，設計有預載力彈簧帶動POM頭來緊固接桿，為此結構我們采用高強度的7075-T6航空鋁，但仍需注意鎖緊內六角滾花頭螺釘?shù)淖畲罅夭粦^3.2N·m。使用5mm內六角扳手加力緊固螺釘時，為防止力矩過大，建議采用L形內六角扳手，并握住L形短柄處操作。帶底座接桿支架利用壓塊進行鎖緊定位，在鎖緊前，底座設計有環形磁鐵，特別針對在光學平臺等帶有導磁臺面的場景使用，可在壓塊鎖緊前，對光學元件進行預定位。帶底座接桿支架為貫穿孔設計，增大接桿的高度調節范圍，進而實現最低光束高度位置。該系列產品提供了25mm~150mm長度規格范圍可選，并且提供了5件套裝的產品選擇。
| 型號 | BSRB12.7-25B | BSRB12.7-25B-P5 | BSRB12.7-30B | BSRB12.7-40B | BSRB12.7-40B-P5 | BSRB12.7-50B | BSRB12.7-50B-P5 | BSRB12.7-75B | BSRB12.7-75B-P5 | BSRB12.7-100B | BSRB12.7-100B-P5 | BSRB12.7-150B | BSRB12.7-150B-P5 |
| 材質 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 | 支架本體6061-T6鋁合金/底座本體304不銹鋼 |
| 表面處理 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 | 支架本體黑色陽極氧化 |
| 適配接桿直徑 | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm |
| 黑色本體長度 | 25mm | 25mm | 30mm | 40mm | 40mm | 50mm | 50mm | 75mm | 75mm | 100mm | 100mm | 150mm | 150mm |
| 強磁底座直徑 | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm | Ø32mm |
| 內六角滾花頭螺釘安裝孔規格 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 | M6×1 |
| 單包產品數量 | 1件 | 5件 | 1件 | 1件 | 5件 | 1件 | 5件 | 1件 | 5件 | 1件 | 5件 | 1件 | 5件 |
|

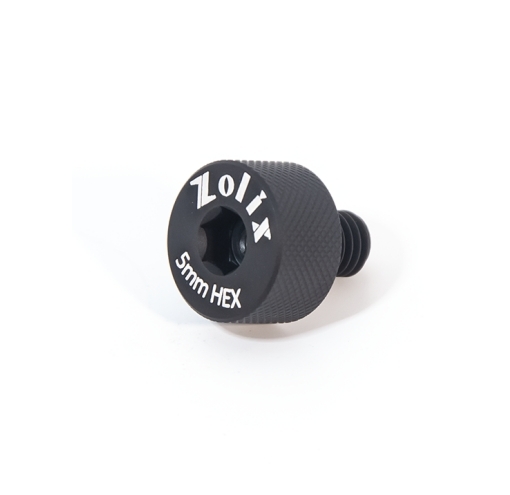

型號 |
HTS5-T6-P10 |
|
本體材質 |
7075-T6鋁合金 |
|
表面處理 |
本體黑色陽極氧化 |
|
螺紋接口規格 |
M6×1 |
|
內六角規格 |
5mm |
|
附送配件 |
5mm內六角扳手/1pcs |
|
單包產品數量 |
10件 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| BSRB12.7-25B |  |
 |
| BSRB12.7-25B-P5 | |
|
| BSRB12.7-30B | |
|
| BSRB12.7-40B | |
|
| BSRB12.7-40B-P5 | |
|
| BSRB12.7-50B | |
|
| BSRB12.7-50B-P5 | |
|
| BSRB12.7-75B | |
|
| BSRB12.7-75B-P5 | |
|
| BSRB12.7-100B | |
|
| BSRB12.7-100B-P5 | |
|
| BSRB12.7-150B | |
|
| BSRB12.7-150B-P5 | |
|
