首頁 > 產品 > 光機械及元件 > 安裝件/附件 > 25mm無底座光學接桿

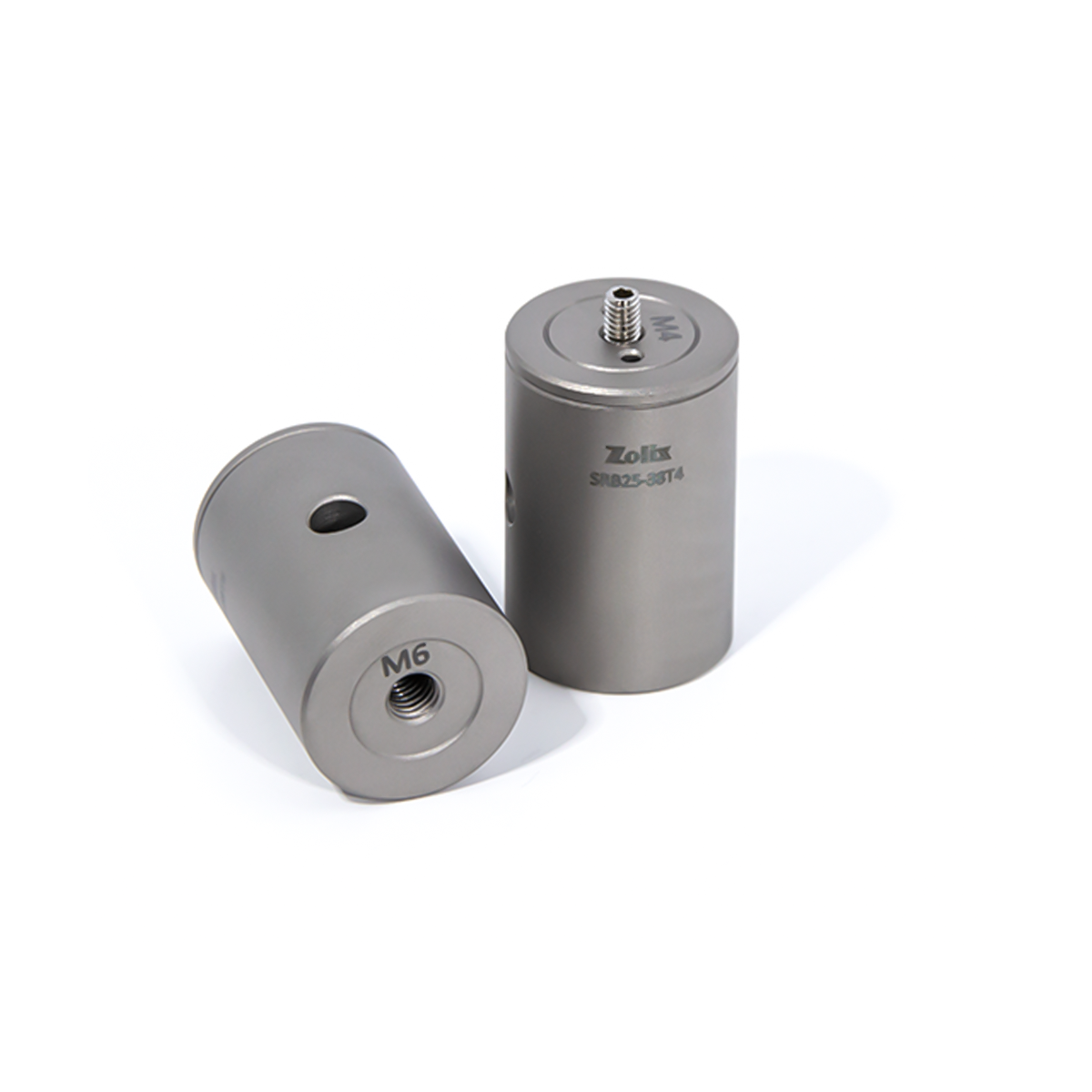

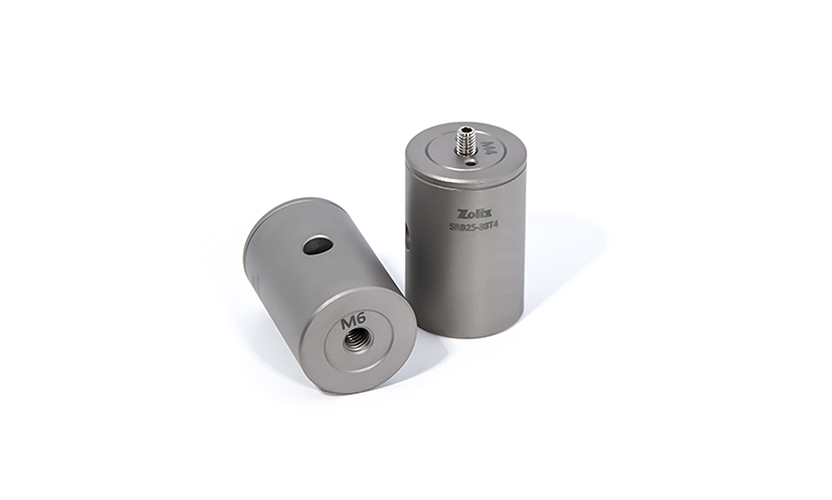

25mm無底座光學接桿

Z0LIX 提供的 25mm 無底座光學接桿采用 303 不銹鋼實心結構一體式設計，具備極佳的強度與剛度，表面經過細膩砂化及鈍化處理，具備極佳的消光效果。其光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。
產品咨詢
資料下載
產品概述

25 mm無底座光學接桿產品規格詳情頁

產品說明

直徑 25 mm 的一體式光學接桿可作為光機元件的基礎支撐部件
采用 303 不銹鋼制造，表面噴砂鈍化處理后有極佳消光效果
光學接桿頂部 M4 或 M6 螺紋孔兩種系列可選
光學接桿頂部包括2個Ø2mm 定位銷孔，可用于對光機元件的精準定位安裝
光學接桿本體外圓中心徑向具備1個Ø6mm 貫穿孔，可用于其安裝在面包板或光學平臺等產品上加力鎖緊或拆卸使用

Z0LIX 提供的 25mm 無底座光學接桿采用 303 不銹鋼實心結構一體式設計，具備極佳的強度與剛度，表面經過細膩砂化及鈍化處理，具備極佳的消光效果。其光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的 25mm 無底座光學接桿包括頂部 M4 和 M6螺紋孔的兩個系列類型，其中頂部 M4 螺紋孔系列接桿長度范圍在 12.5mm~300mm，頂部 M6 螺紋孔系列接桿長度范圍在 10mm~500mm。兩個系列的光學接桿長度低于20mm的，其安裝孔均為貫穿孔。底部均為M6 螺紋孔，頂部與底部的安裝螺紋孔可用于連接光機元件與平臺。同時我們考慮到一些光學調整架需保持光軸中心相對接桿位置固定，我們在頂部設計了2個2mm 定位銷孔，可用于對光機元件的精準定位安裝。光學接桿與面包板或光學平臺的安裝可使用底部 M6 螺孔連接，并使用接桿徑向φ6mm 貫穿孔配合內六角扳手等工具進行鎖緊或拆卸。



型號

材質

表面處理

長度

外徑規格

頂部螺紋孔規格

底部螺紋孔規格

平行度

垂直度

附送螺釘規格/數量

頂部定位銷孔規格/數量

徑向貫穿孔規格

SRB25-12.5T4

303不銹鋼

噴砂鈍化

12.5mm

Ø25mm

M4貫穿孔

/

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

/

SRB25-20T4

303不銹鋼

噴砂鈍化

20mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-30T4

303不銹鋼

噴砂鈍化

30mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-38T4

303不銹鋼

噴砂鈍化

38mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-40T4

303不銹鋼

噴砂鈍化

40mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-45T4

303不銹鋼

噴砂鈍化

45mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-55T4

303不銹鋼

噴砂鈍化

55mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-60T4

303不銹鋼

噴砂鈍化

60mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-70T4

303不銹鋼

噴砂鈍化

70mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-80T4

303不銹鋼

噴砂鈍化

80mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-85T4

303不銹鋼

噴砂鈍化

85mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-200T4

303不銹鋼

噴砂鈍化

200mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-300T4

303不銹鋼

噴砂鈍化

300mm

Ø25mm

M4

M6

＜20um

＜20um

M4x12內六角緊定螺釘/1個

Ø2mm/2個

Ø6mm

SRB25-10T6

303不銹鋼

噴砂鈍化

10mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-12.5T6

303不銹鋼

噴砂鈍化

12.5mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-20T6

303不銹鋼

噴砂鈍化

20mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-25T6

303不銹鋼

噴砂鈍化

25mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-30T6

303不銹鋼

噴砂鈍化

30mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-38T6

303不銹鋼

噴砂鈍化

38mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-40T6

303不銹鋼

噴砂鈍化

40mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-45T6

303不銹鋼

噴砂鈍化

45mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-50T6

303不銹鋼

噴砂鈍化

50mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-55T6

303不銹鋼

噴砂鈍化

55mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-60T6

303不銹鋼

噴砂鈍化

60mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-70T6

303不銹鋼

噴砂鈍化

70mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-75T6

303不銹鋼

噴砂鈍化

75mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-80T6

303不銹鋼

噴砂鈍化

80mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-85T6

303不銹鋼

噴砂鈍化

85mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-100T6

303不銹鋼

噴砂鈍化

100mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-200T6

303不銹鋼

噴砂鈍化

200mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-300T6

303不銹鋼

噴砂鈍化

300mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-400T6

303不銹鋼

噴砂鈍化

400mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm

SRB25-500T6

303不銹鋼

噴砂鈍化

500mm

Ø25mm

M6

M6

＜20um

＜20um

M6×16內六角緊定螺釘/2個

Ø2mm/2個

Ø6mm



型號

 PDF圖紙 3D圖紙

SRB25-12.5T4

SRB25-20T4

SRB25-30T4

SRB25-38T4

SRB25-40T4

SRB25-45T4

SRB25-55T4

SRB25-60T4

SRB25-70T4

SRB25-80T4

SRB25-85T4

SRB25-200T4

SRB25-300T4

SRB25-10T6

SRB25-12.5T6

SRB25-20T6

SRB25-25T6

SRB25-30T6

SRB25-38T6

SRB25-40T6

SRB25-45T6

SRB25-50T6

SRB25-55T6

SRB25-60T6

SRB25-70T6

SRB25-75T6

SRB25-80T6

SRB25-85T6

SRB25-100T6

SRB25-200T6

SRB25-300T6

SRB25-400T6

SRB25-500T6
